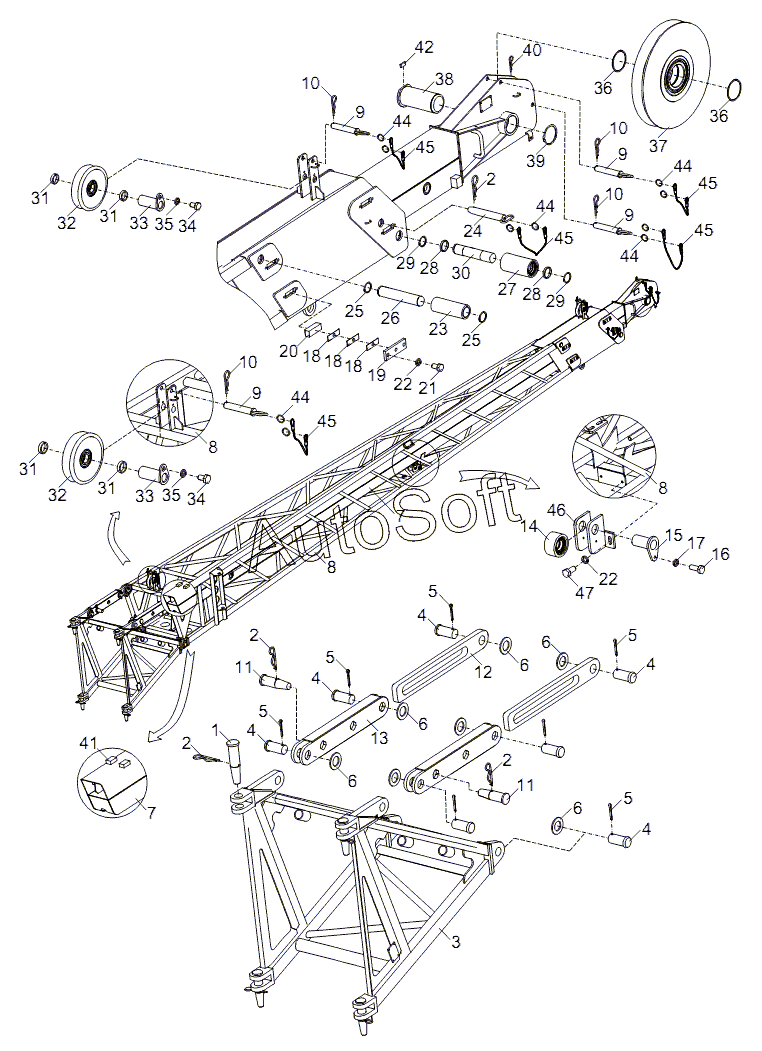

Каталог запасных частей к технике: Zoomlion RT-551 (4x4) (2013). JIB D00755900230000000Y
36
36
25
25
26
27
28
28
29
29
30
31
31
31
31
32
32
33
33
34
34
35
35
24
37
38
39
40
41
42
44
44
44
44
44
45
45
45
45
45
46
47
12
1
2
2
2
2
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
8
8
8
9
9
9
9
10
10
10
10
11
11
13
14
15
16
17
18
18
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755900230000000 | 0***0 | Jib | |
| 1 | 0***1 | Pin | |
| 2 | 0***1 | Spring-loaded pin | |
| 3 | 0***0 | Adaptor | |
| 4 | 0***0 | Pin | |
| 5 | 1***7 | Pin | |
| 6 | 0***0 | Washer | |
| 7 | 0***1 | Box-shaped jib | |
| 8 | 0***2 | Lattice jib | |
| 9 | 0***0 | Pin | |
| 10 | 0***2 | Spring-loaded pin | |
| 11 | 0***0 | Pin | |
| 12 | 0***0 | Plate | |
| 13 | 0***0 | Pull bracket | |
| 14 | 0***1 | Roller | |
| 15 | 0***1 | Pin | |
| 16 | 1***7 | Bolt | |
| 17 | 1***3 | Washer | |
| 18 | 0***0 | Pad | |
| 19 | 0***0 | Plate | |
| 20 | 0***0 | Slide block | |
| 21 | 1***3 | Bolt | |
| 22 | 1***4 | Washer | |
| 23 | 0***0 | Drum | |
| 24 | 0***0 | Pin | |
| 25 | 1***7 | Retainer ring | |
| 26 | 0***0 | Pin | |
| 27 | 0***0 | Roller | |
| 28 | 0***0 | Bushing | |
| 29 | 1***8 | Retainer ring | |
| 30 | 0***0 | Pin | |
| 31 | 0***0 | Shaft ring | |
| 32 | 0***0 | Pulley assy | |
| 33 | 0***0 | Shaft | |
| 34 | 1***2 | Bolt | |
| 35 | 1***7 | Washer | |
| 36 | 0***0 | Spacer sleeve | |
| 37 | 0***0 | Pulley assy | |
| 38 | 0***0 | Hollow shaft | |
| 39 | 1***3 | Retainer ring | |
| 40 | 0***5 | Retaining pin | |
| 41 | 0***0 | Stop block | |
| 42 | 0***0 | Plate | |
| 43 | 2***4 | Lithium-based Grease | |
| 44 | 1***3 | Key ring | |
| 45 | 0***0 | Wire rope | |
| 46 | 0***0 | Carrier | |
| 47 | 1***5 | Bolt |
