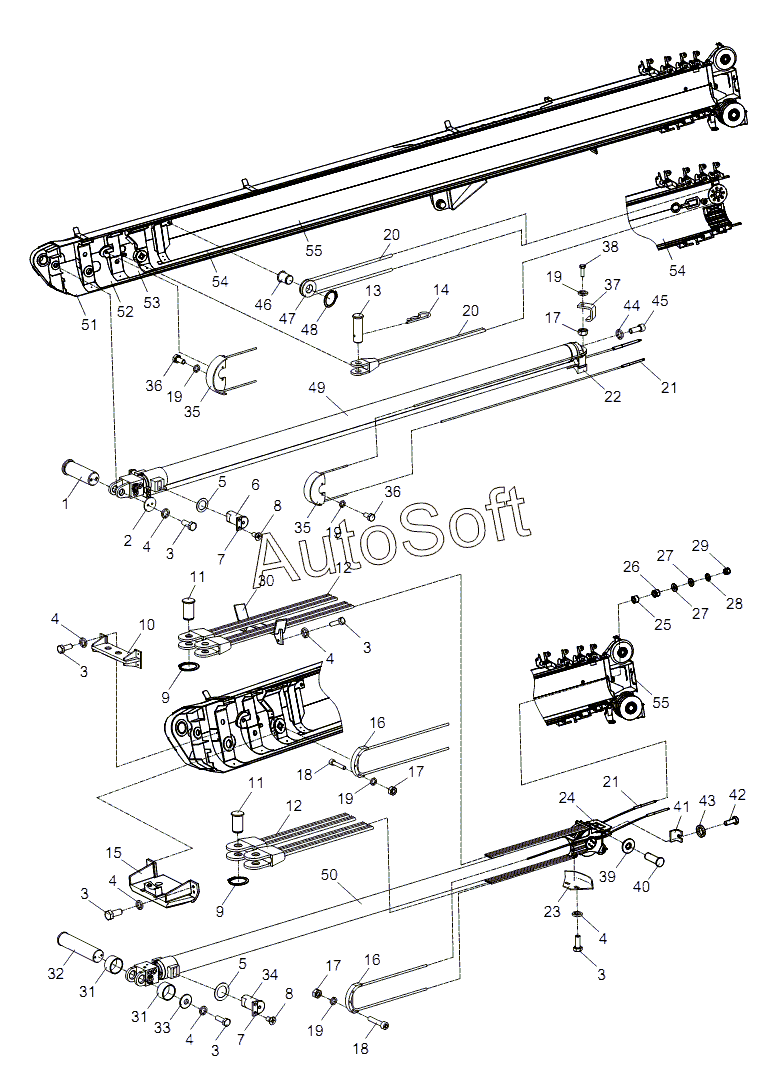

Каталог запасных частей к технике: Zoomlion RT-551 (4x4) (2013). TELESCOPING SYSTEM D00631171810000000Y
42
29
30
31
31
32
33
34
35
35
36
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
54
55
55
14
1
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
6
7
7
8
8
9
9
10
11
11
12
12
13
15
16
16
17
17
17
18
18
19
19
19
19
19
20
20
21
21
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00631171810000000 | 0***0 | Telescoping system | |
| 1 | 0***0 | Pin | |
| 2 | 0***2 | Retaining ring | |
| 3 | 1***4 | Bolt | |
| 4 | 1***7 | Washer | |
| 5 | 0***0 | Adjusting pad block | |
| 6 | 0***0 | Pin | |
| 7 | 0***0 | Baffle | |
| 8 | 1***5 | Screw | |
| 9 | 1***4 | Retainer ring | |
| 10 | 0***0 | Securing bracket for wire rope | |
| 11 | 0***4 | Shaft | |
| 12 | 0***0 | Extension rope I | |
| 13 | 0***0 | Pin | |
| 14 | 1***7 | Pin | |
| 15 | 0***1 | Wire rope support | |
| 16 | 0***0 | Guard board | |
| 17 | 1***2 | Nut | |
| 18 | 1***1 | Screw | |
| 19 | 1***3 | Washer | |
| 20 | 0***0 | Boom extension rope II | |
| 21 | 0***0 | Retraction rope II | |
| 22 | 0***0 | Guide seat | |
| 23 | 0***0 | Wire rope protection cover | |
| 24 | 0***0 | Roller head assy | |
| 25 | 1***7 | Nut | |
| 26 | 1***2 | Nut | |
| 27 | 0***0 | Washer | |
| 28 | 1***3 | Washer | |
| 29 | 1***0 | Nut | |
| 30 | 0***0 | Wire rope protection | |
| 31 | 0***0 | Spacer sleeve | |
| 32 | 0***0 | Shaft | |
| 33 | 0***0 | Plate | |
| 34 | 0***0 | Pin | |
| 35 | 0***0 | Pulley housing | |
| 36 | 1***8 | Bolt | |
| 37 | 0***0 | Plate | |
| 38 | 1***9 | Bolt | |
| 39 | 0***3 | Roller assy | |
| 40 | 0***9 | Shaft | |
| 41 | 0***7 | Angle iron | |
| 42 | 1***9 | Bolt | |
| 43 | 1***2 | Washer | |
| 44 | 1***4 | Washer | |
| 45 | 1***9 | Screw | |
| 46 | 0***0 | Wheel | |
| 47 | 0***0 | Pin | |
| 48 | 1***6 | Retainer ring | |
| 49 | C***I | Telescoping cylinder I | |
| 50 | C***I | Telescoping cylinder II | |
| 51 | B***m | Basic boom assy | |
| 52 | B***1 | Telescopic boom section 1 assy | |
| 53 | B***2 | Telescopic boom section 2 assy | |
| 54 | B***3 | Telescopic boom section 3 assy | |
| 55 | B***4 | Telescopic boom section 4 assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
