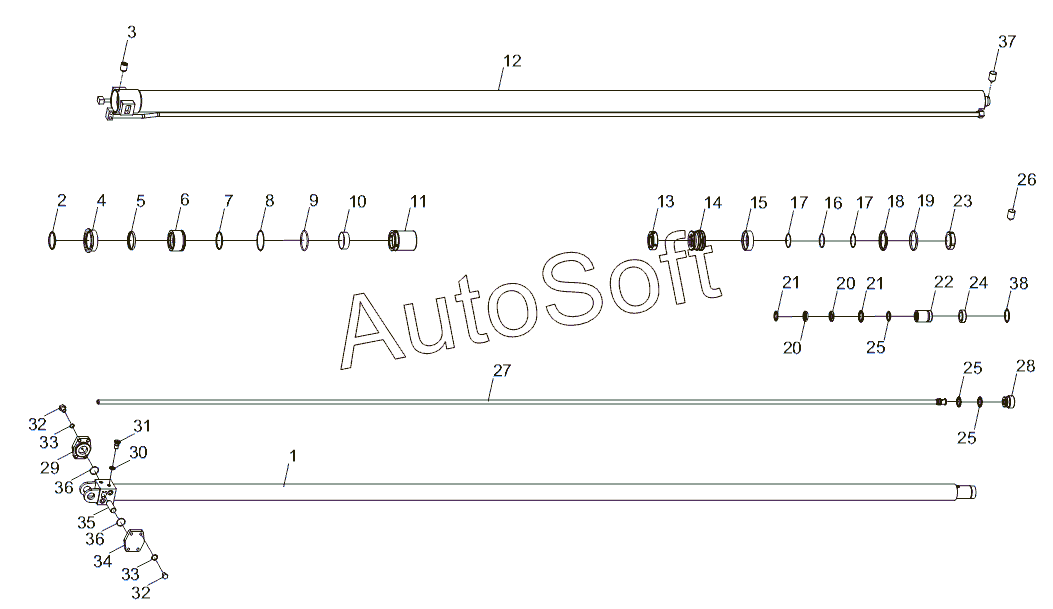

Каталог запасных частей к технике: Zoomlion RT-551 (4x4) (2013). TELESCOPING CYLINDER I D00631178410100000_6400Y
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
21
22
23
24
25
25
25
26
27
28
29
30
31
32
32
33
33
34
35
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00631178410100000 | 0***0 | Telescoping cylinder I | |
| 1 | 0***0 | Piston rod | |
| 2 | 1***6 | Dust ring | |
| 3 | 1***6 | Screw | |
| 4 | 0***3 | Cylinder cover | |
| 5 | 1***7 | U-ring | |
| 6 | 0***2 | Guide sleeve | |
| 7 | 1***2 | Step Seal | |
| 8 | 1***0 | O-ring | |
| 9 | 1***2 | Retaining ring | |
| 10 | 1***0 | Bushing | |
| 11 | 0***4 | Spacer sleeve | |
| 12 | 0***0 | Cylinder | |
| 13 | 0***5 | Spacer sleeve | |
| 14 | 0***1 | Piston | |
| 15 | 1***7 | Combination seal ring | |
| 16 | 1***4 | O-ring | |
| 17 | 1***2 | Retaining ring | |
| 18 | 1***0 | KYX piston seal | |
| 19 | 1***5 | Guide ring | |
| 20 | 1***9 | U-ring | |
| 21 | 1***4 | Step Seal | |
| 22 | 0***6 | Guide sleeve | |
| 23 | 0***5 | Nut | |
| 24 | 0***8 | Nut | |
| 25 | 1***4 | Seal ring | |
| 26 | 1***7 | Screw | |
| 27 | 0***0 | Small rod | |
| 28 | 0***9 | Tail cover | |
| 29 | 0***0 | Cover plate | |
| 30 | 1***8 | Washer | |
| 31 | 1***0 | Hexagon socket plug | |
| 32 | 1***8 | Bolt | |
| 33 | 1***3 | Washer | |
| 34 | 0***A | Cover plate | |
| 35 | 1***4 | Balance valve | |
| 36 | 1***3 | O-ring | |
| 37 | 1***1 | Screw | |
| 38 | 1***9 | Retaining ring | |
| 39 | E***1 | Seal kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
