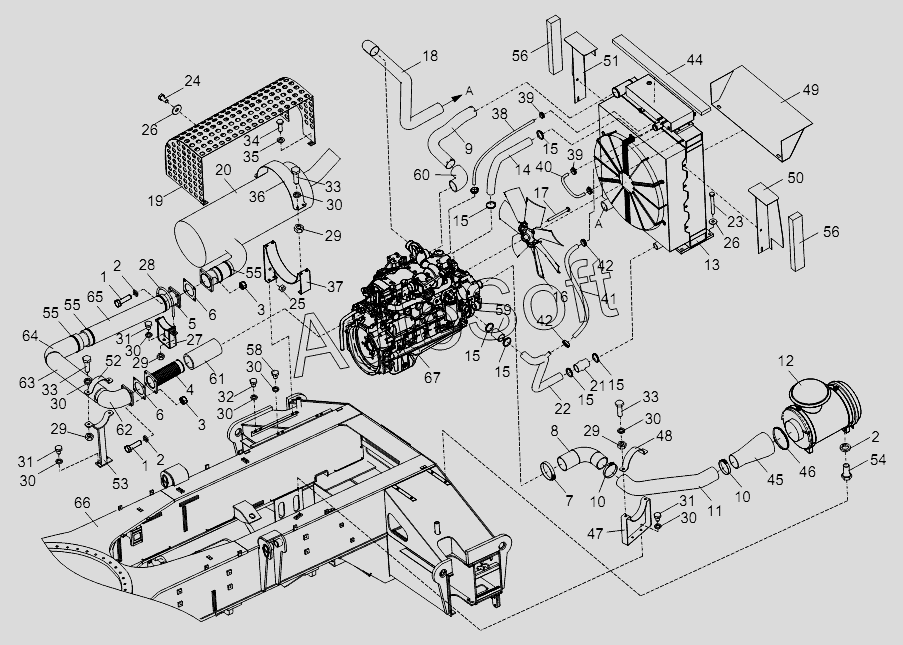

Каталог запасных частей к технике: Zoomlion RT-551 (4x4) (2013). ENGINE ATTACHMENTS INSTALLATION D00757911000000001Y
1
1
2
2
2
3
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
29
29
30
30
30
30
30
30
30
30
31
31
31
32
33
33
33
34
35
36
37
38
39
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
55
56
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00757911000000001 | 0***1 | Engine attachments installation | |
| 1 | 1***1 | Bolt | |
| 2 | 1***4 | Washer | |
| 3 | 1***6 | Nut | |
| 4 | 0***0 | Exhaust pipe assy I | |
| 5 | 0***1 | Exhaust pipe assy II | |
| 6 | 0***0 | Gasket | |
| 7 | 1***9 | T type clamp | |
| 8 | 0***0 | Air intake pipe | |
| 9 | 0***0 | Air exhaust pipe B for intercooler | |
| 10 | 1***0 | T type clamp | |
| 11 | 0***0 | Air intake steel pipe | |
| 12 | 0***0 | Air filter assy | |
| 13 | 1***6 | Radiator assy | |
| 14 | 0***0 | Water outlet pipe | |
| 15 | 1***7 | Hoop | |
| 16 | 1***7 | Fan | |
| 17 | 1***1 | Bolt | |
| 18 | 0***0 | Intercooling pipe II | |
| 19 | 0***2 | Silencer housing | |
| 20 | 0***1 | Silencer assy | |
| 21 | 1***8 | Corrugated pipe | |
| 22 | 0***1 | Water inlet pipe | |
| 23 | 1***7 | Bolt | |
| 24 | 1***6 | Bolt | |
| 25 | 1***3 | Nut | |
| 26 | 1***1 | Washer | |
| 27 | 0***1 | Bracket | |
| 28 | 0***0 | Clamp | |
| 29 | 1***4 | Nut | |
| 30 | 1***3 | Washer | |
| 31 | 1***4 | Bolt | |
| 32 | 1***7 | Bolt | |
| 33 | 1***8 | Bolt | |
| 34 | 1***0 | Bolt | |
| 35 | 1***1 | Washer | |
| 36 | 0***0 | Silencer bracket I | |
| 37 | 0***0 | Silencer bracket II | |
| 38 | 0***0 | Ventilation pipe | |
| 39 | 1***8 | Worm clamp | |
| 40 | 0***0 | Ventilation pipe | |
| 41 | 0***0 | Water pipe | |
| 42 | 1***4 | Hoop | |
| 43 | 1***4 | Engine coolant | |
| 44 | 0***0 | Heat-insulating sponge | |
| 45 | 0***0 | Air intake hose | |
| 46 | 1***0 | Worm clamp | |
| 47 | 0***0 | Air intake pipe bracket | |
| 48 | 0***0 | Plate | |
| 49 | 0***0 | Deflecting plate | |
| 50 | 0***0 | Air baffle 1 | |
| 51 | 0***0 | Air baffle 2 | |
| 52 | 0***0 | Plate | |
| 53 | 0***0 | Exhaust pipe bracket | |
| 54 | 1***9 | Bolt | |
| 55 | 1***7 | Heavy clamp | |
| 56 | 0***0 | Heat-insulating sponge | |
| 57 | 1***9 | Engine oil | |
| 58 | 1***8 | Bolt | |
| 59 | 0***0 | Rubber hose | |
| 60 | 0***0 | Hose elbow | |
| 61 | 0***0 | Heat-insulating sleeve 1 | |
| 62 | 0***0 | Heat-insulating sleeve 2 | |
| 63 | 0***0 | Heat-insulating sleeve 3 | |
| 64 | 0***0 | Heat-insulating sleeve 4 | |
| 65 | 0***0 | Heat-insulating sleeve 5 | |
| 66 | C***e | Chassis frame assembly | |
| 67 | E***e | Engine |
