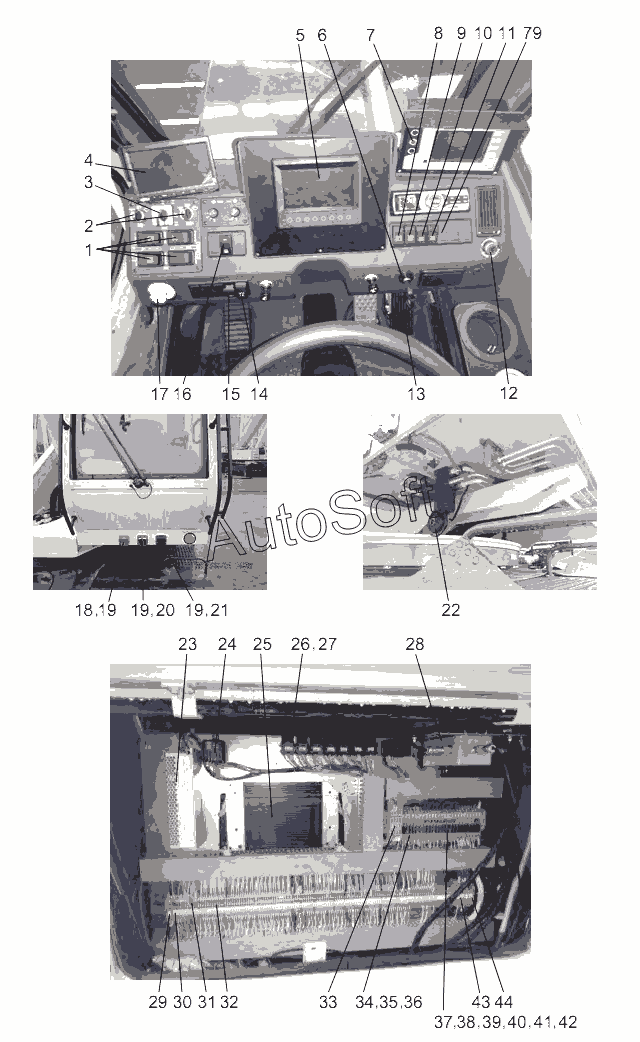

Каталог запасных частей к технике: Zoomlion RT-551 (4x4) (2013). OPERATORS CAB ELECTRICS D00755916260000001Y
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
79
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755916260000001 | 0***1 | Electrical system | |
| 1 | 1***5 | Rocker switch | |
| 2 | 1***4 | 3-position rotary switch | |
| 3 | 1***5 | 4-stage rotary switch | |
| 4 | 1***0 | CQ-ZZ01 reversing system display | |
| 5 | 1***2 | Display assy | |
| 6 | 1***6 | Ignition starter switch | |
| 7 | 1***5 | Hirschmann Display IC4600-M | |
| 8 | 1***1 | Deadman switch for outriggers | |
| 9 | 1***0 | Swing lock switch | |
| 10 | 1***2 | 2-wheel / 4-wheel drive switch | |
| 11 | 1***3 | Hand / foot throttle select switch | |
| 12 | 1***0 | Potential device | |
| 13 | 1***1 | Electron pedal | |
| 14 | 1***1 | Hazard lights switch | |
| 15 | 1***5 | Work lights switch | |
| 16 | 1***4 | Cab heater power switch | |
| 17 | 1***4 | Emergency stop button | |
| 18 | 1***0 | Green light | |
| 19 | 1***5 | Cab illumination bulb | |
| 20 | 1***1 | Yellow light | |
| 21 | 1***9 | Red light | |
| 22 | 1***8 | Electric horn | |
| 23 | 1***3 | Power source | |
| 24 | 1***1 | Large power relay | |
| 25 | 1***7 | PLC controller | |
| 26 | 1***5 | Relay | |
| 27 | 1***5 | Relay socket | |
| 28 | 1***1 | Hirschmann main machine HC4900-B | |
| 29 | 1***5 | Ground terminal | |
| 30 | 1***8 | Wiring terminal | |
| 31 | 1***6 | Ground terminal | |
| 32 | 1***8 | Wiring terminal | |
| 33 | 1***2 | Relay | |
| 34 | 1***6 | Wiring terminal | |
| 35 | 1***9 | Plate | |
| 36 | 1***6 | Connector | |
| 37 | 1***2 | Fuse | |
| 38 | 1***1 | Fuse | |
| 39 | 1***3 | Fuse | |
| 40 | 1***4 | Fuse | |
| 41 | 1***5 | Fuse | |
| 42 | 1***6 | Fuse | |
| 43 | 1***7 | Wiring terminal | |
| 44 | 1***4 | Wiring terminal | |
| 79 | 1***6 | Bypass switch |
