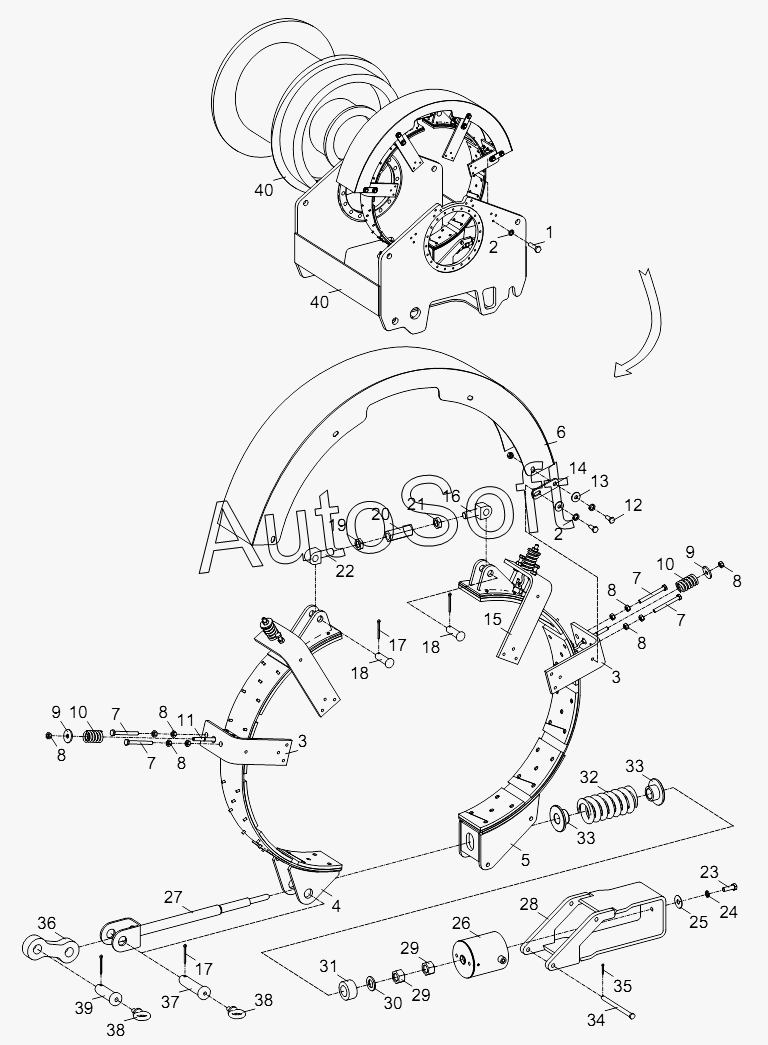

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). BRAKE ASSY. D00663113501600000Y
1
2
2
3
3
4
5
6
7
7
7
7
8
8
8
8
8
8
9
9
10
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
35
36
37
38
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663113501600000 | 0***0 | Brake assy | |
| 1 | 1***2 | Bolt | |
| 2 | 1***7 | Washer | |
| 3 | 0***0 | Plate bending I | |
| 4 | 0***0 | Left brake band assy | |
| 5 | 0***0 | Right brake band assy | |
| 6 | 0***0 | Rainproof cover | |
| 7 | 1***3 | Bolt | |
| 8 | 1***9 | Nut | |
| 9 | 0***0 | Washer | |
| 10 | 0***0 | Spring | |
| 11 | 0***0 | Hook | |
| 12 | 1***4 | Bolt | |
| 13 | 1***7 | Washer | |
| 14 | 0***0 | Connecting plate | |
| 15 | 0***0 | Plate bending II | |
| 16 | 0***0 | Connecting rod | |
| 17 | 1***7 | Pin | |
| 18 | 1***6 | Pin spindle | |
| 19 | 1***9 | Nut | |
| 20 | 0***0 | Connecting rod | |
| 21 | 1***7 | Nut | |
| 22 | 0***0 | Connecting rod | |
| 23 | 1***4 | Bolt | |
| 24 | 1***4 | Washer | |
| 25 | 0***0 | Washer | |
| 26 | 1***3 | Brake cylinder | |
| 27 | 0***0 | Top rod | |
| 28 | 0***0 | Cylinder mounting bracket | |
| 29 | 1***2 | Nut | |
| 30 | 1***0 | Washer | |
| 31 | 0***0 | Shaft bush | |
| 32 | 0***0 | Spring | |
| 33 | 0***0 | Spring seat | |
| 34 | 0***0 | Pin spindle | |
| 35 | 1***1 | Pin | |
| 36 | 0***0 | Connecting rod | |
| 37 | 0***0 | Pin spindle | |
| 38 | 1***2 | Screw | |
| 39 | 0***0 | Pin spindle | |
| 40 | 0***1 | Winch with free-fall function |
