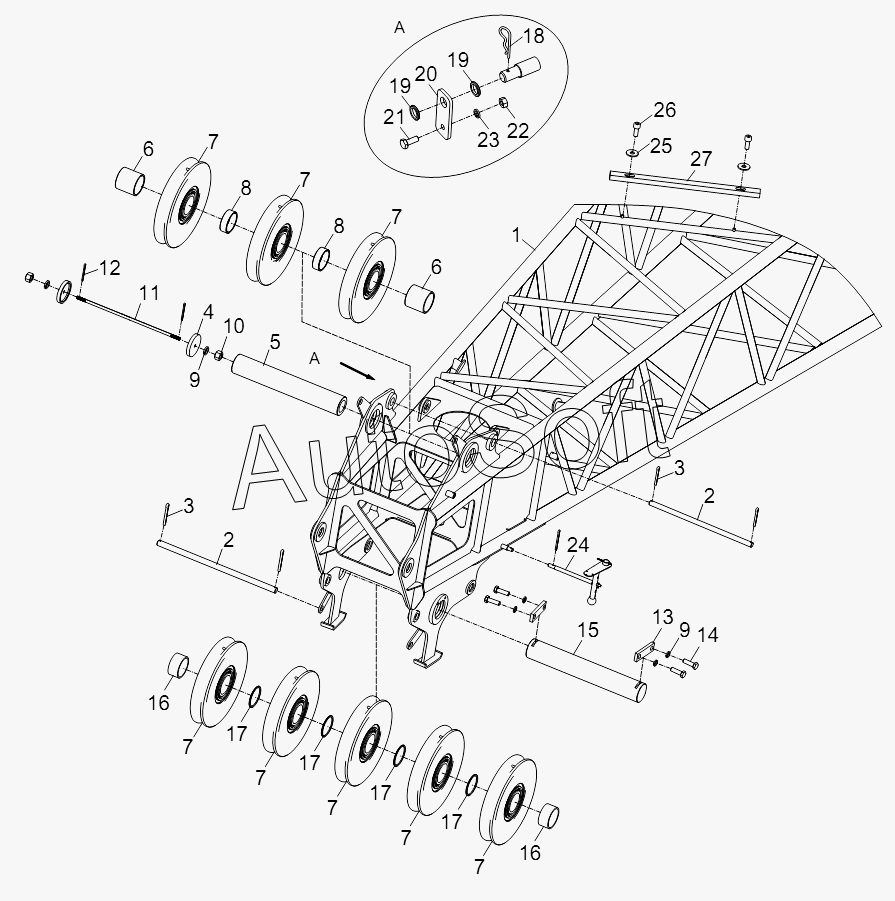

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). MAIN BOOM HEAD ASSY. D00663110100200000Y
14
27
26
25
24
23
22
21
20
19
19
18
17
17
17
17
16
16
15
13
12
11
10
9
9
8
8
7
7
7
7
7
7
7
7
6
6
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663110100200000 | 0***0 | Main boom head assy | |
| 1 | 0***0 | Main boom head welded | |
| 2 | 0***0 | Rope guard tube | |
| 3 | 1***0 | Pin | |
| 4 | 0***0 | Cover | |
| 5 | 0***0 | Pulley spindle | |
| 6 | 0***0 | Spacing sleeve | |
| 7 | 0***0 | Nylon pulley assy | |
| 8 | 0***0 | Spacing sleeve | |
| 9 | 1***5 | Washer | |
| 10 | 1***0 | Nut | |
| 11 | 0***0 | Threaded rod | |
| 12 | 1***4 | Pin | |
| 13 | 0***6 | Baffle 120 | |
| 14 | 1***8 | Bolt | |
| 15 | 0***0 | Shaft | |
| 16 | 0***0 | Spacing sleeve | |
| 17 | 0***1 | Spacing sleeve | |
| 18 | 0***2 | Spring-loaded pin | |
| 19 | 0***0 | Pad | |
| 20 | 0***0 | Support | |
| 21 | 1***4 | Bolt | |
| 22 | 1***3 | Nut | |
| 23 | 1***7 | Washer | |
| 24 | 0***0 | Installation of anemometer support | |
| 25 | 1***4 | Washer | |
| 26 | 1***9 | Screw | |
| 27 | 0***0 | Nylon plate | |
| 28 | 2***4 | Lithium-based Grease |
