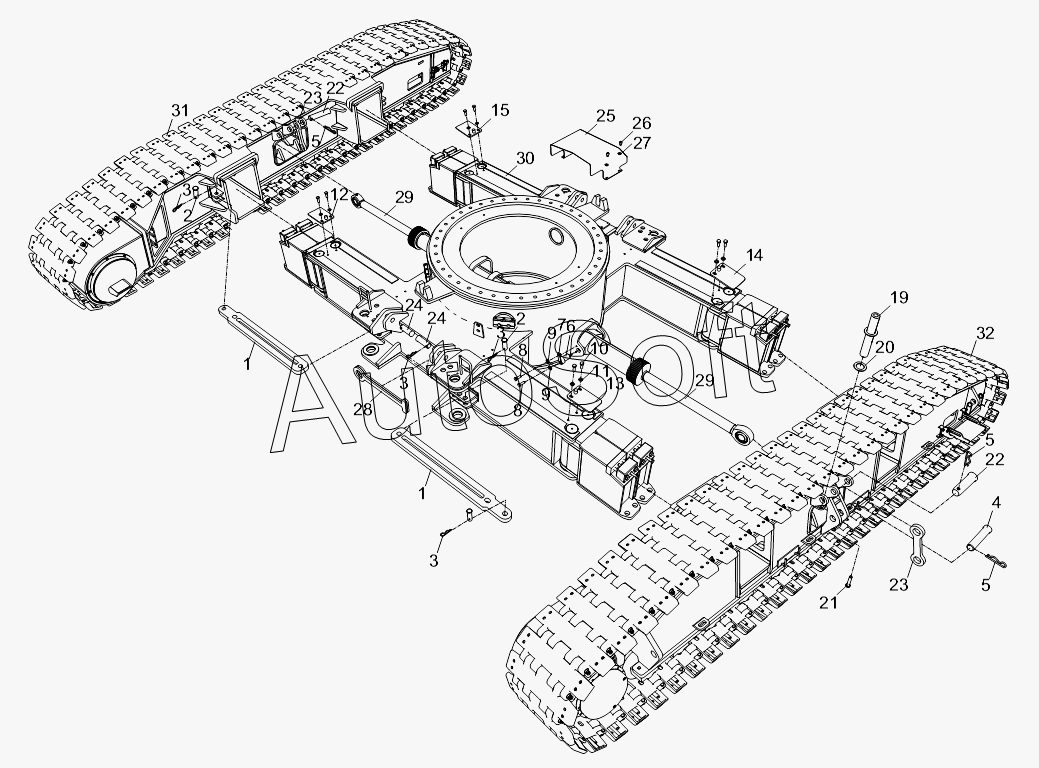

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). UNDERCARRIAGE CENTRAL SECTION ASSEMBLY D00663112800800000Y
25
19
20
21
22
22
23
23
24
24
26
27
28
29
29
30
31
32
15
14
13
12
11
10
9
9
8
8
7
6
5
5
5
4
3
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663112800800000 | 0***0 | Undercarriage central section assembly | |
| 1 | 0***0 | Anchoring rod | |
| 2 | 0***1 | Pin spindle | |
| 3 | 0***9 | Spring-loaded pin | |
| 4 | 0***0 | Pin spindle | |
| 5 | 0***6 | Spring-loaded pin | |
| 6 | 0***0 | Pin spindle | |
| 7 | 0***0 | Plate | |
| 8 | 1***4 | Bolt | |
| 9 | 1***4 | Washer | |
| 10 | 1***5 | Bolt | |
| 11 | 1***2 | Washer | |
| 12 | 0***0 | Wedge block A | |
| 13 | 0***0 | Wedge block B | |
| 14 | 0***0 | Wedge block C | |
| 15 | 0***0 | Wedge block D | |
| 16 | 0***0 | Wedge block E | |
| 17 | 0***0 | Wedge block F | |
| 18 | 0***0 | Plate | |
| 19 | 0***0 | Pipe | |
| 20 | 0***0 | Ring | |
| 21 | 1***2 | Bolt | |
| 22 | 0***0 | Pin spindle | |
| 23 | 0***0 | Anchoring rod | |
| 24 | 0***0 | Pin spindle | |
| 25 | 0***0 | Cover | |
| 26 | 1***7 | Screw | |
| 27 | 1***6 | Washer | |
| 28 | 0***0 | Anchoring rod | |
| 29 | C***g | Crawler carrier extending & retracting cylinder | |
| 30 | U***n | Undercarriage central section assy | |
| 31 | L***y | Left crawler carrier assy | |
| 32 | R***y | Right crawler carrier assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
