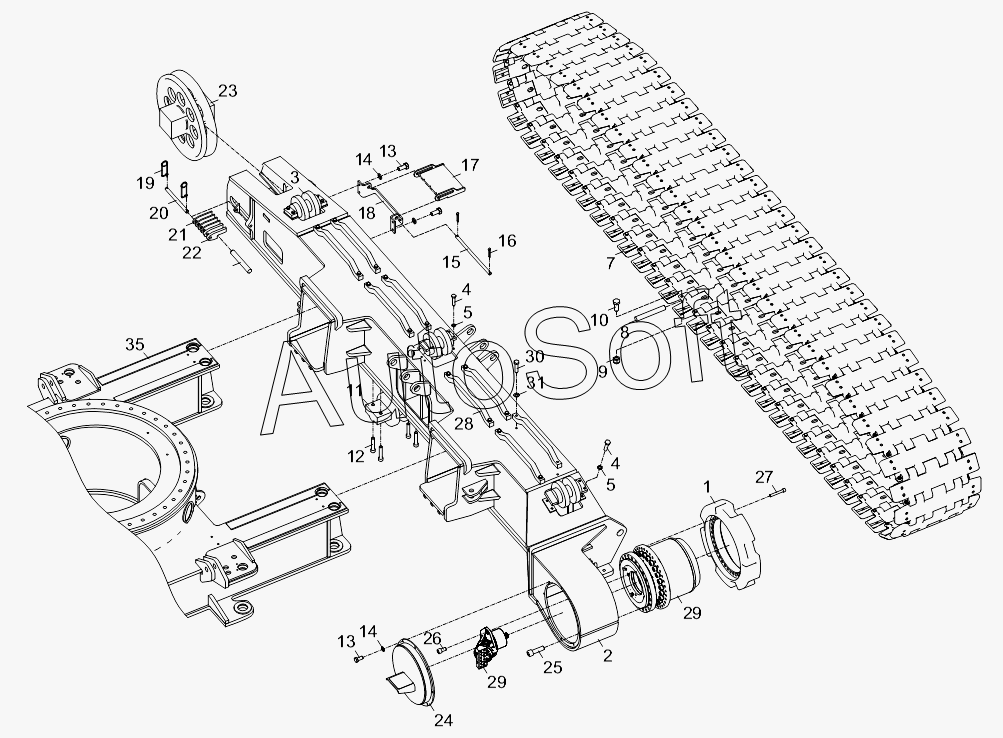

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). RIGHT CRAWLER CARRIER ASSY. D00663112500000000Y
1
2
3
4
4
5
5
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663112500000000 | 0***0 | Right crawler carrier assy | |
| 1 | 1***0 | Drive sprocket | |
| 2 | 0***0 | Right crawler carrier assy | |
| 3 | 1***5 | Track carrier roller assy | |
| 4 | 1***0 | Bolt | |
| 5 | 1***8 | Washer | |
| 6 | 1***2 | Track carrier roller | |
| 7 | 1***6 | Track pad | |
| 8 | 0***0 | Pin | |
| 9 | 1***1 | Nut | |
| 10 | 1***2 | Bolt | |
| 11 | 1***9 | Track roller | |
| 12 | 1***3 | Screw | |
| 13 | 1***9 | Bolt | |
| 14 | 1***4 | Washer | |
| 15 | 0***0 | Shaft | |
| 16 | 1***7 | Pin | |
| 17 | 0***1 | Step support | |
| 18 | 0***1 | Step seat | |
| 19 | 0***0 | Retaining pin | |
| 20 | 0***1 | Pin spindle | |
| 21 | 0***0 | Pad | |
| 22 | 0***0 | Pad | |
| 23 | 1***6 | Driven sprocket assy | |
| 24 | 0***0 | Cover | |
| 25 | 1***6 | Screw | |
| 26 | 1***9 | Screw | |
| 27 | 1***7 | Screw | |
| 28 | 0***0 | Track carrier plate | |
| 29 | 0***0 | Traveling reducer + motor | |
| 30 | 1***3 | Bolt | |
| 31 | 1***2 | Washer | |
| 32 | 2***5 | Seal glue | |
| 33 | 1***9 | Rubber seal | |
| 34 | 2***9 | Industrial closed gear oil | |
| 35 | 0***0 | Undercarriage central section welded |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
