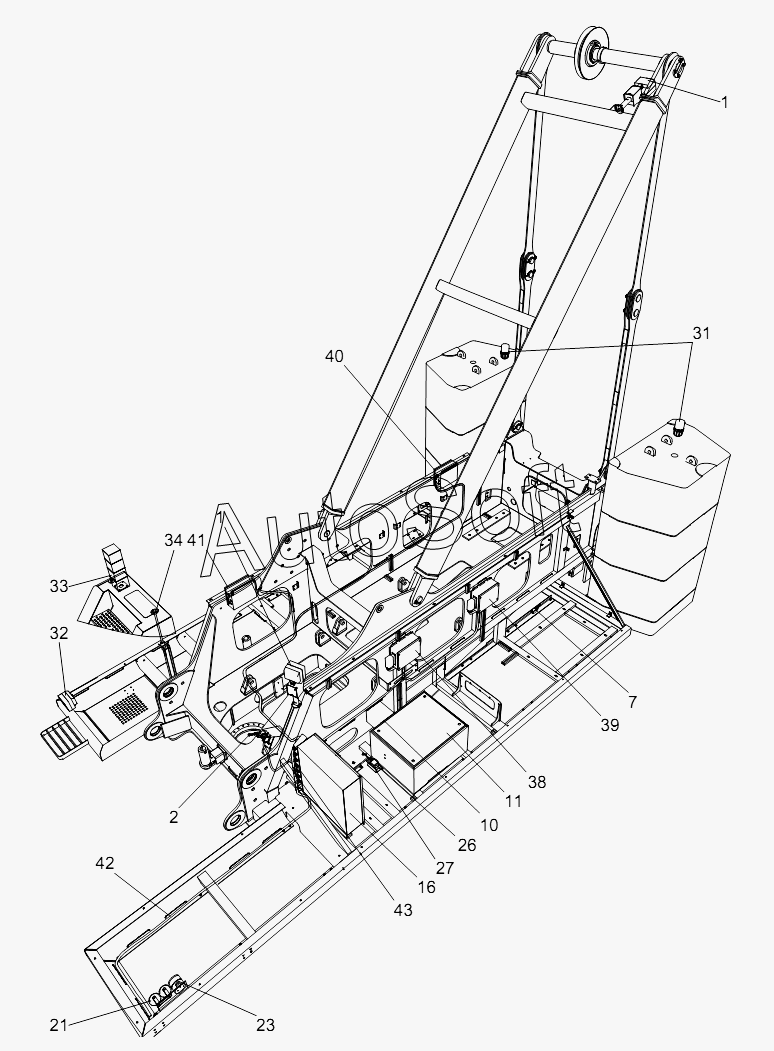

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). SLEWING TABLE ELECTRICS D00663116300000000Y
1
1
2
7
10
11
16
21
23
26
27
31
32
33
34
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663116300000000 | 0***0 | Slewing table electrics | |
| 1 | 0***2 | Camera installation diagram | |
| 2 | 1***1 | Limit switch | |
| 3 | 1***1 | Terminal plug | |
| 4 | 1***9 | Bolt | |
| 5 | 1***7 | Nut | |
| 6 | 1***6 | Pressure sensor | |
| 7 | 1***9 | Limit switch | |
| 8 | 1***5 | Bolt | |
| 9 | 1***0 | Nut | |
| 10 | 1***4 | Battery master switch | |
| 11 | 0***0 | Battery container assy | |
| 12 | 1***7 | Negative pole of battery terminal | |
| 13 | 1***6 | Positive pole of battery terminal | |
| 14 | 1***4 | Lead-acid battery | |
| 15 | 1***5 | Main power switch | |
| 16 | 0***0 | Electrical control box assy for slewing table | |
| 17 | 1***8 | Bolt | |
| 18 | 1***2 | Nut | |
| 19 | 1***3 | Washer | |
| 20 | 1***6 | Washer | |
| 21 | 1***3 | Basin electric horn | |
| 22 | 1***8 | Bolt | |
| 23 | 1***8 | Alarm | |
| 24 | 1***1 | Bolt | |
| 25 | 1***8 | Proximity switch | |
| 26 | 1***5 | Inclination sensor | |
| 27 | 0***0 | Plate | |
| 28 | 1***1 | Nut | |
| 29 | 0***0 | Spring | |
| 30 | 1***2 | Pressure sensor | |
| 31 | 1***5 | Acoustic alarm | |
| 32 | 1***7 | Acoustic alarm | |
| 33 | 1***6 | LED acoustic signal light | |
| 34 | 1***6 | Fuel level sensor | |
| 35 | 1***7 | Screw | |
| 36 | 1***8 | Washer | |
| 37 | 0***0 | Slewing table components wiring diagram | |
| 38 | 0***1 | Wire harness of junction box | |
| 39 | 0***1 | Wire harness of junction box | |
| 40 | 0***1 | Wire harness of junction box | |
| 41 | 0***1 | Wire harness of junction box | |
| 42 | 0***1 | Wire harness of operator's cab on slewing ta ble | |
| 43 | 0***1 | Transition cable of slewing table | |
| 44 | 0***0 | Connecting wire assy of battery | |
| 45 | 0***1 | Auxiliary control box assy | |
| 46 | 0***0 | ECM attachments |
