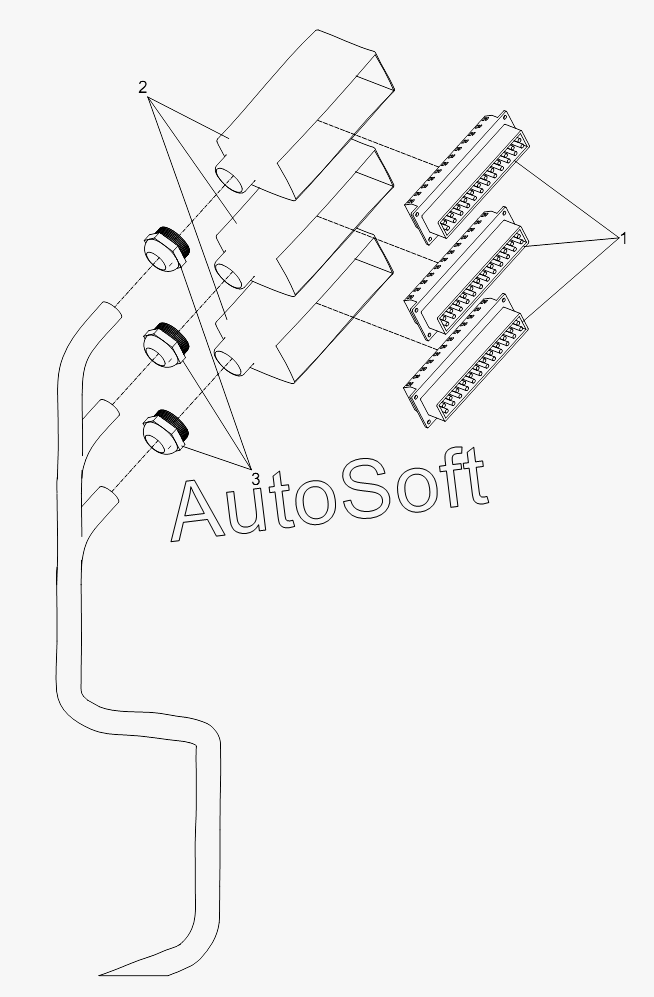

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). WIRE HARNESS OF OPERATOR'S CAB ON SLEWING TABLE D00663116300250001Y
1
2
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663116300250001 | 0***1 | Wire harness of operator's cab on slewing ta ble | |
| 1 | 1***7 | Connector | |
| 2 | 1***6 | Protecting jacket of heavy-duty connector | |
| 3 | 1***3 | Cable joint | |
| 4 | 1***2 | Socket | |
| 5 | 1***7 | Protecting jacket of 12-conductor socket | |
| 6 | 1***8 | Lock | |
| 7 | 1***0 | Socket | |
| 8 | 1***8 | Blanking plug | |
| 9 | 1***9 | Protecting jacket of 6-conductor socket | |
| 10 | 1***0 | Lock | |
| 11 | 1***0 | Socket | |
| 12 | 1***0 | Protecting jacket | |
| 13 | 1***6 | Lock | |
| 14 | 1***7 | Socket | |
| 15 | 1***8 | Socket | |
| 16 | 1***5 | Protecting jacket of four-conductor socket | |
| 17 | 1***6 | Lock | |
| 18 | 1***1 | 2-pin plug protecting jacket | |
| 19 | 1***6 | Socket | |
| 20 | 1***2 | Lock | |
| 21 | 1***7 | Socket protecting jacket | |
| 22 | 1***2 | Locking plate | |
| 23 | 1***5 | Plug | |
| 24 | 1***9 | Protecting jacket of four-conductor plug | |
| 25 | 1***0 | Lock | |
| 26 | 1***9 | Plug | |
| 27 | 1***8 | O-shaped bare terminal | |
| 28 | 1***3 | O-shaped bare terminal | |
| 29 | 1***2 | O-shaped bare terminal | |
| 30 | 1***5 | Connector | |
| 31 | 1***9 | Connector | |
| 32 | 1***0 | O-shaped bare terminal | |
| 33 | 1***3 | O-shaped bare terminal | |
| 34 | 1***2 | O-shaped bare terminal | |
| 35 | 1***7 | O-shaped bare terminal | |
| 36 | 1***5 | O-shaped bare terminal | |
| 37 | 1***8 | Pipe-shaped pre-insulating terminal | |
| 38 | 1***1 | Pipe-shaped pre-insulating terminal | |
| 39 | 1***2 | Insulated sleeve | |
| 40 | 1***0 | Insulated sleeve | |
| 41 | 1***4 | Insulated sleeve | |
| 42 | 1***4 | Insulated sleeve | |
| 43 | 1***5 | Flexible control cable | |
| 44 | 1***8 | Cable | |
| 45 | 1***6 | Cable | |
| 46 | 1***2 | Cable | |
| 47 | 1***2 | Cable | |
| 48 | 1***3 | Cable | |
| 49 | 1***4 | Cable | |
| 50 | 1***9 | Cable | |
| 51 | 1***5 | Cable | |
| 52 | 1***4 | Wire | |
| 53 | 1***4 | Wire | |
| 54 | 1***8 | Numbered pipe | |
| 55 | 1***9 | Numbered pipe | |
| 56 | 1***1 | Numbered pipe | |
| 57 | 1***0 | Numbered pipe | |
| 58 | 1***4 | Numbered pipe | |
| 59 | 1***2 | Strap | |
| 60 | 1***0 | Split corrugated pipe | |
| 61 | 1***1 | Split corrugated pipe | |
| 62 | 1***2 | Split corrugated pipe | |
| 63 | 1***4 | Split corrugated pipe | |
| 64 | 1***8 | Split corrugated pipe | |
| 65 | 1***9 | Split corrugated pipe | |
| 66 | 1***1 | Buckle | |
| 67 | 1***2 | Buckle | |
| 68 | 1***4 | Buckle | |
| 69 | 1***3 | Buckle | |
| 70 | 1***8 | Fastener | |
| 71 | 1***7 | Fastener | |
| 72 | 1***6 | Fastener | |
| 73 | 1***5 | Fastener | |
| 74 | 1***3 | Fastener | |
| 75 | 1***2 | Fastener | |
| 76 | 1***6 | Buckle | |
| 77 | 1***3 | Buckle | |
| 78 | 1***1 | Buckle | |
| 79 | 1***5 | Buckle | |
| 80 | 1***8 | Heat shrinkable tube | |
| 81 | 1***6 | Terminal | |
| 82 | 1***7 | X-COM plug | |
| 83 | 1***3 | X-COM plug |
