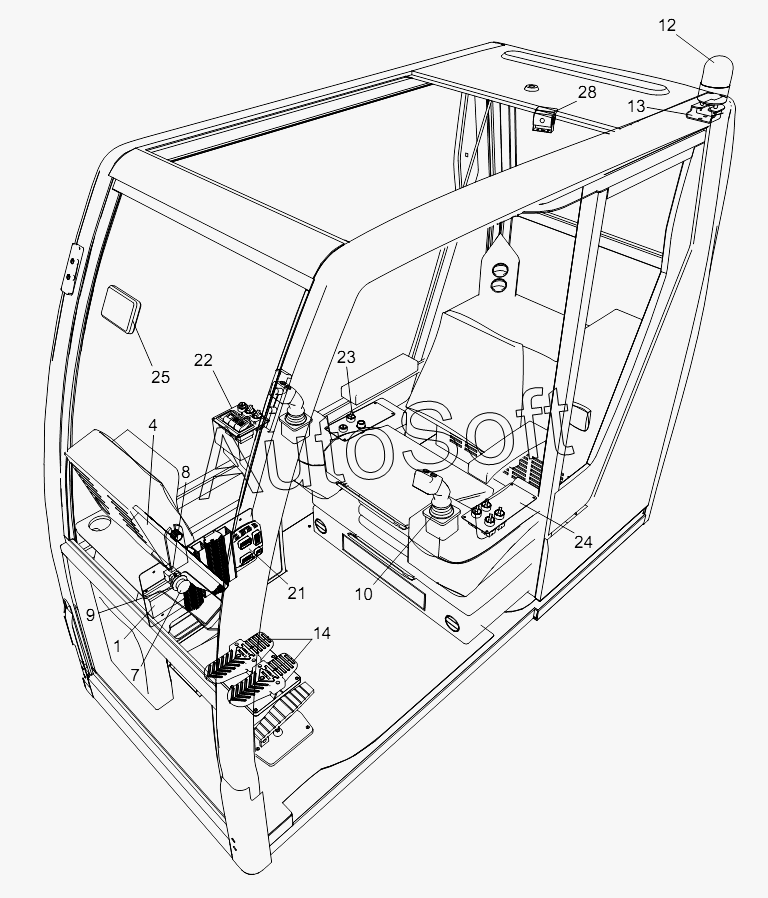

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). OPERATOR’S CAB ELECTRICS D00663116200000000Y
14
28
25
24
23
22
21
13
12
10
9
8
7
4
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663116200000000 | 0***0 | Operator’s cab electrics | |
| 1 | 1***2 | Voltage reduction module | |
| 2 | 1***2 | Screw | |
| 3 | 1***0 | Washer | |
| 4 | 1***9 | Display | |
| 5 | 1***1 | Screw | |
| 6 | 1***2 | Washer | |
| 7 | 1***8 | Emergency stop button | |
| 8 | 1***1 | Normally closed contact | |
| 9 | 1***9 | Emergency stop sign | |
| 10 | 1***3 | Control lever | |
| 11 | 1***2 | Screw | |
| 12 | 1***4 | LED acoustic signal light | |
| 13 | 0***0 | Flashing light support | |
| 14 | 1***0 | Foot-operated controller | |
| 15 | 1***7 | Bolt | |
| 16 | 1***2 | Nut | |
| 17 | 1***3 | Washer | |
| 18 | 1***7 | Nut | |
| 19 | 1***1 | Bolt | |
| 20 | 0***0 | Operator’s cab components wiring diagram | |
| 21 | 0***1 | Electrical control box assy for operator's cab | |
| 22 | 0***1 | Operating console assy | |
| 23 | 0***1 | Right control panel assy | |
| 24 | 0***0 | Left control panel assy for three winches with free-fall functions | |
| 25 | 1***7 | LCD screen | |
| 26 | 1***2 | Video signal cable | |
| 27 | 1***0 | Video signal cable | |
| 28 | 1***3 | 1/3dm Camera |
