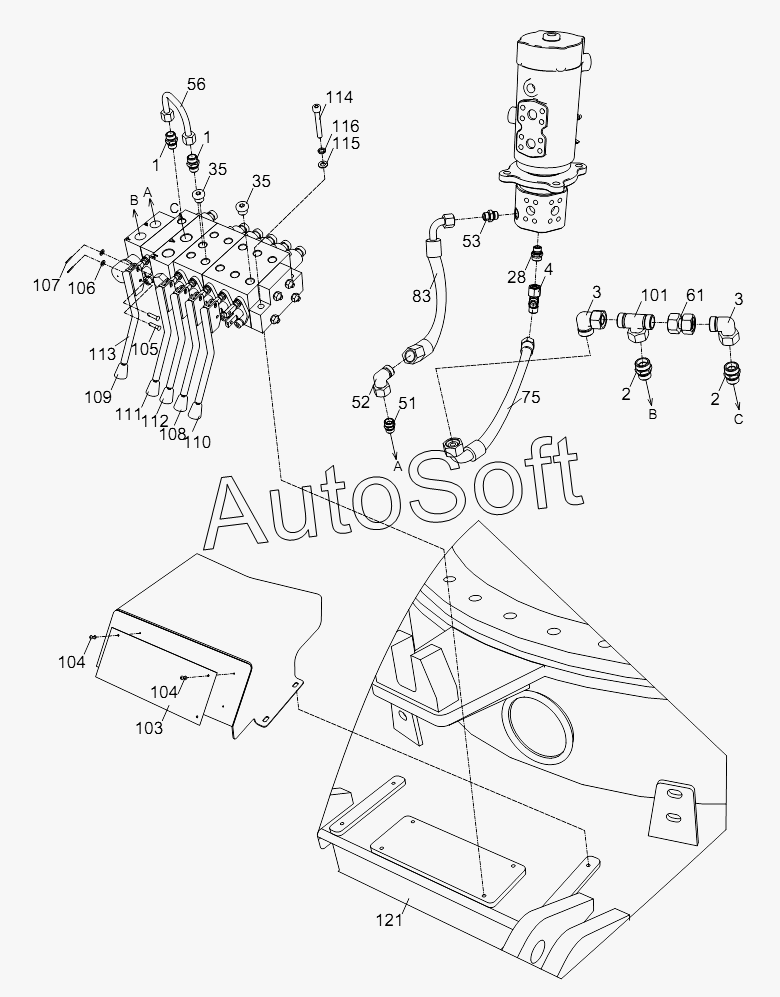

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111700000000Y
103
121
116
115
114
113
112
111
110
109
108
107
106
105
104
104
101
83
75
61
56
53
52
51
35
35
28
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663111700000000 | 0***0 | Pipe layout – undercarriage hydraulic system | |
| 1 | 1***2 | Fitting | |
| 2 | 1***1 | Fitting | |
| 3 | 1***3 | Fitting | |
| 4 | 1***5 | Fitting | |
| 28 | 1***3 | Pipe fitting | |
| 35 | 1***3 | Blanking plug | |
| 51 | 1***5 | Fitting | |
| 52 | 1***7 | Fitting | |
| 53 | 1***8 | Fitting | |
| 56 | 0***0 | Steel pipe assy | |
| 61 | 0***0 | Steel pipe assy | |
| 75 | 1***2 | Hose assy | |
| 83 | 1***9 | Hose assy | |
| 101 | 1***8 | Fitting | |
| 103 | 0***0 | Indicating plate of undercarriage control va lve | |
| 104 | 1***8 | Rivet | |
| 105 | 1***5 | Pin spindle | |
| 106 | 1***8 | Washer | |
| 107 | 1***6 | Pin | |
| 108 | 1***6 | Control lever sleeve | |
| 109 | 1***8 | Control lever sleeve | |
| 110 | 1***4 | Control lever sleeve | |
| 111 | 1***5 | Control lever sleeve | |
| 112 | 1***7 | Control lever sleeve | |
| 113 | 0***0 | Control lever | |
| 114 | 1***0 | Screw | |
| 115 | 1***6 | Washer | |
| 116 | 1***3 | Washer | |
| 121 | 0***0 | Undercarriage central section assy |
