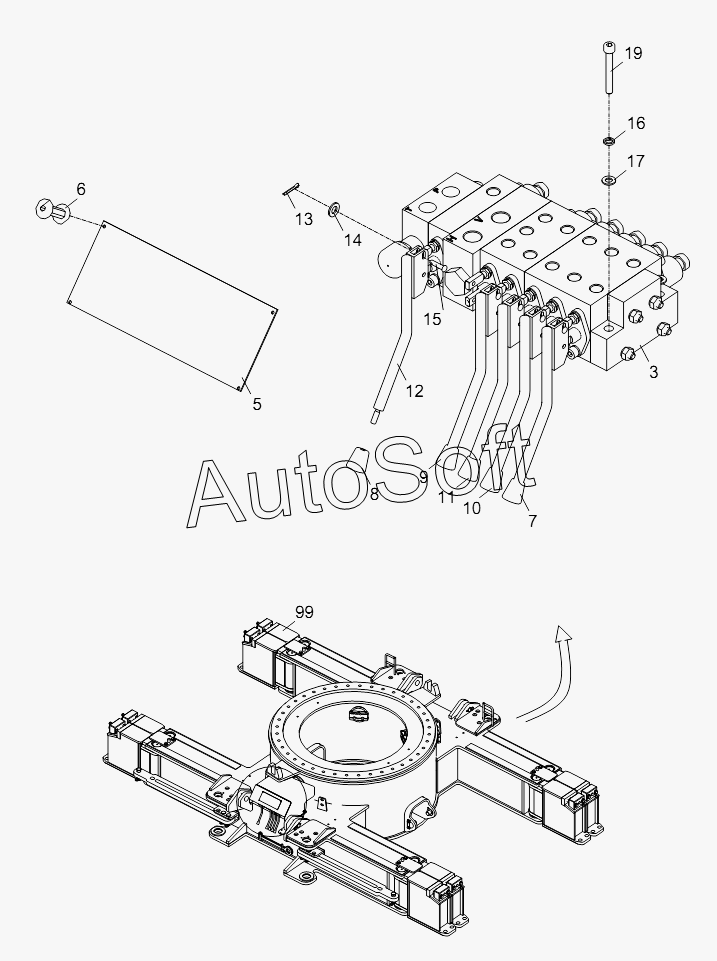

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). UNDERCARRIAGE CONTROL VALVE INSTALLATION D00663114801800000Y
11
99
19
17
16
15
14
13
12
10
9
8
7
6
5
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663111710000000 | 0***0 | Pipe layout – undercarriage hydraulic system | |
| 3 | 1***7 | Undercarriage control valve | |
| 5 | 0***0 | Indicating plate of undercarriage control va lve | |
| 6 | 1***8 | Screw | |
| 7 | 1***7 | Control lever sleeve | |
| 8 | 1***6 | Control lever sleeve | |
| 9 | 1***8 | Control lever sleeve | |
| 10 | 1***5 | Control lever sleeve | |
| 11 | 1***4 | Control lever sleeve | |
| 12 | 0***0 | Control lever | |
| 13 | 1***6 | Pin | |
| 14 | 1***8 | Washer | |
| 15 | 1***5 | Pin spindle | |
| 16 | 1***3 | Washer | |
| 17 | 1***6 | Washer | |
| 19 | 1***0 | Screw | |
| 99 | 0***0 | Undercarriage central section assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
