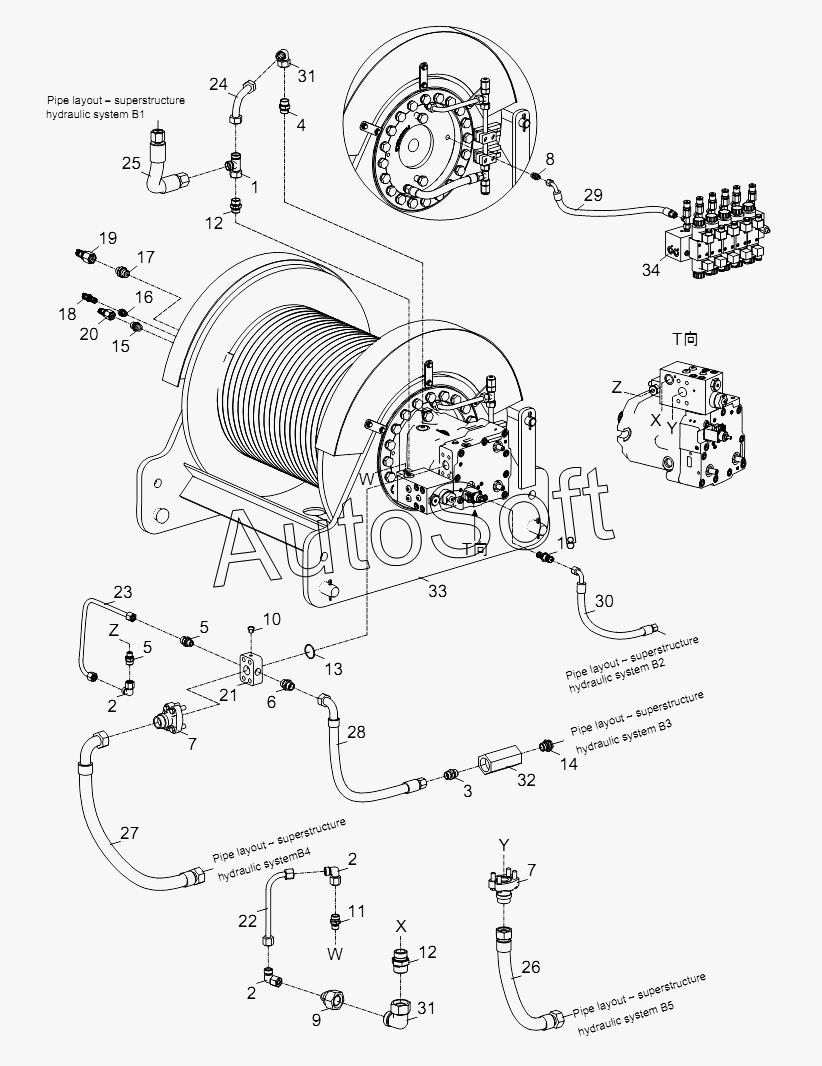

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). PIPE LAYOUT- HOISTING WINCH 1 WITHOUT FREE-FALL FUNCTION D00663113500450000Y
26
18
18
19
20
21
22
23
24
25
17
27
28
29
30
31
31
32
33
34
9
1
2
2
2
3
4
5
5
6
7
7
8
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663113500450000 | 0***0 | Pipe layout- hoisting winch 1 without free-f all function | |
| 1 | 1***1 | Fitting | |
| 2 | 1***7 | Fitting | |
| 3 | 1***1 | Pipe fitting | |
| 4 | 1***4 | Fitting | |
| 5 | 1***2 | Fitting | |
| 6 | 1***7 | Fitting | |
| 7 | 1***3 | Flange assembly | |
| 8 | 1***2 | Pipe fitting | |
| 9 | 1***7 | Fitting | |
| 10 | 1***3 | Blanking plug | |
| 11 | 1***5 | Pipe fitting | |
| 12 | 1***7 | Fitting body | |
| 13 | 1***0 | O-ring | |
| 14 | 1***3 | Pipe fitting | |
| 15 | 1***3 | Fitting body | |
| 16 | 1***4 | Pipe fitting | |
| 17 | 1***2 | Pipe fitting | |
| 18 | 1***1 | Test joint | |
| 19 | 1***0 | Pressure testing joint | |
| 20 | 1***2 | Test joint | |
| 21 | 0***0 | Flange fitting | |
| 22 | 0***1 | Steel pipe assy | |
| 23 | 0***1 | Steel pipe assy | |
| 24 | 0***1 | Steel pipe assy | |
| 25 | 1***1 | Hose assy | |
| 26 | 1***5 | Hose assy | |
| 27 | 1***0 | Hose assy | |
| 28 | 1***8 | Hose assy | |
| 29 | 1***7 | Hose assy | |
| 30 | 1***8 | Hose assy | |
| 31 | 1***6 | Fitting | |
| 32 | 1***3 | Check valve | |
| 33 | 0***0 | Hoisting winch 1 | |
| 34 | 1***3 | Control valve block |
