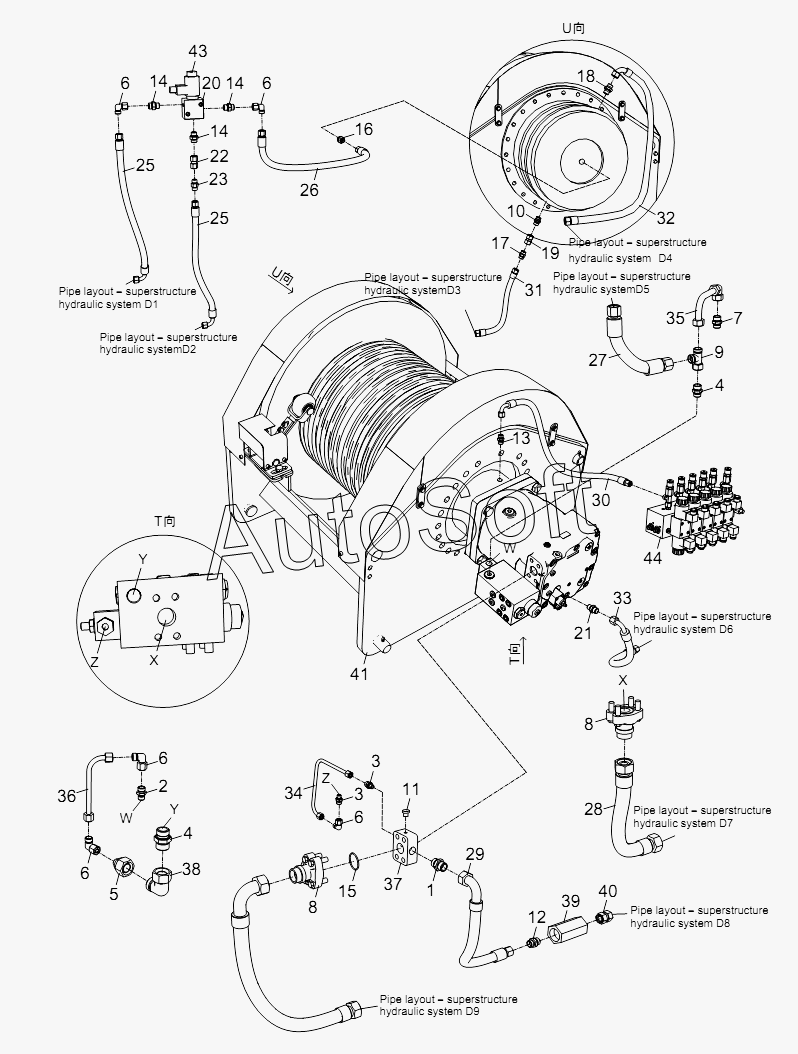

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). PIPE LAYOUT – HOISTING WINCH 1 WITH FREE-FALL FUNCTION D00663113500240000Y
1
2
3
3
4
4
5
6
6
6
6
6
7
8
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663113500240000 | 0***0 | Pipe layout –hoisting winch 1 with free-fall function | |
| 1 | 1***7 | Fitting | |
| 2 | 1***5 | Pipe fitting | |
| 3 | 1***2 | Fitting | |
| 4 | 1***7 | Fitting body | |
| 5 | 1***7 | Fitting | |
| 6 | 1***7 | Fitting | |
| 7 | 1***4 | Fitting | |
| 8 | 1***3 | Flange assembly | |
| 9 | 1***1 | Fitting | |
| 10 | 1***3 | Fitting body | |
| 11 | 1***3 | Blanking plug | |
| 12 | 1***1 | Pipe fitting | |
| 13 | 1***2 | Pipe fitting | |
| 14 | 1***4 | Fitting | |
| 15 | 1***0 | O-ring | |
| 16 | 1***4 | Pipe fitting | |
| 17 | 0***0 | Damping fitting | |
| 18 | 1***2 | Pipe fitting | |
| 19 | 1***0 | Fitting | |
| 20 | 0***0 | Solenoid ball valve installtion | |
| 21 | 1***7 | Fitting | |
| 22 | 1***7 | Fitting | |
| 23 | 0***0 | Damping fitting | |
| 24 | 1***2 | Damping valve | |
| 25 | 1***2 | Hose assy | |
| 26 | 1***7 | Hose assy | |
| 27 | 1***1 | Hose assy | |
| 28 | 1***5 | Hose assy | |
| 29 | 1***8 | Hose assy | |
| 30 | 1***7 | Hose assy | |
| 31 | 1***7 | Hose assy | |
| 32 | 1***3 | Hose assy | |
| 33 | 1***8 | Hose assy | |
| 34 | 0***1 | Steel pipe assy | |
| 35 | 0***1 | Steel pipe assy | |
| 36 | 0***1 | Steel pipe assy | |
| 37 | 0***0 | Flange fitting | |
| 38 | 1***6 | Fitting | |
| 39 | 1***3 | Check valve | |
| 40 | 1***3 | Pipe fitting | |
| 41 | 0***0 | Hoisting winch 1 | |
| 42 | 0***0 | Slewing table attachments welded | |
| 43 | 1***8 | Solenoid valve | |
| 44 | 1***3 | Control valve block |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
