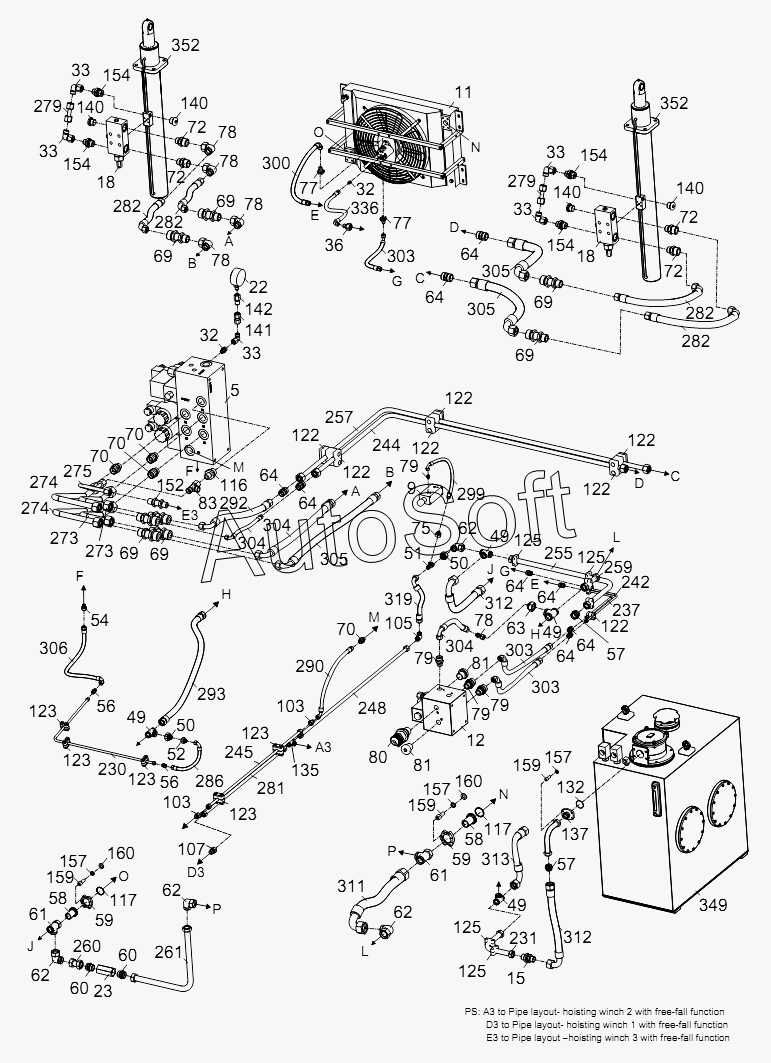

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). PIPE LAYOUT – SUPERSTRUCTURE HYDRAULIC SYSTEM (Radiator assy) D00663111600000001Y
230
261
260
259
257
255
248
245
244
242
237
231
273
273
160
160
159
159
159
157
157
157
154
154
154
154
152
142
141
140
140
140
140
137
300
352
352
349
336
319
313
312
312
311
306
305
305
305
304
304
304
303
303
303
135
299
293
292
290
286
282
282
282
282
281
279
279
275
274
274
36
61
61
60
60
59
59
58
58
57
57
56
56
54
52
51
50
50
49
49
49
49
62
62
62
62
33
33
33
33
33
32
32
23
22
18
18
15
12
11
9
5
81
81
132
125
125
125
125
123
123
123
123
123
122
122
122
122
122
122
122
117
117
116
107
105
103
103
83
80
79
79
79
79
78
78
78
78
78
77
77
75
72
72
72
72
70
70
70
70
69
69
69
69
69
69
64
64
64
64
64
64
64
64
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663111600000001 | 0***1 | Pipe layout – superstructure hydraulic syste m | |
| 5 | 1***8 | Control valve block | |
| 9 | 1***9 | Overflow valve | |
| 11 | 1***9 | Radiator device | |
| 12 | 1***3 | Combination valve | |
| 15 | 1***3 | Check valve fitting | |
| 18 | 1***0 | Balance valve | |
| 22 | 1***0 | Pressure gauge | |
| 23 | 1***3 | Check valve | |
| 32 | 1***2 | Fitting | |
| 33 | 1***7 | Fitting | |
| 36 | 1***7 | Fitting | |
| 49 | 1***9 | Fitting | |
| 50 | 1***7 | Fitting | |
| 51 | 1***1 | Fitting | |
| 52 | 1***2 | Fitting | |
| 54 | 1***0 | Fitting | |
| 56 | 1***3 | Fitting | |
| 57 | 1***6 | Fitting | |
| 58 | 0***0 | Flange fitting | |
| 59 | 1***2 | Split flange | |
| 60 | 1***3 | Fitting | |
| 61 | 1***2 | Fitting | |
| 62 | 1***0 | Fitting | |
| 63 | 1***8 | Fitting | |
| 64 | 1***2 | Fitting | |
| 69 | 1***5 | Fitting | |
| 70 | 1***8 | Fitting | |
| 72 | 1***2 | Fitting | |
| 75 | 1***8 | Fitting | |
| 77 | 1***6 | Flange fitting | |
| 78 | 1***7 | Fitting | |
| 79 | 1***3 | Fitting | |
| 80 | 1***8 | Pressure testing joint | |
| 81 | 1***3 | Blanking plug | |
| 83 | 1***7 | Fitting | |
| 103 | 1***0 | Fitting | |
| 105 | 1***1 | Fitting | |
| 107 | 1***0 | Fitting | |
| 116 | 1***8 | Fitting | |
| 117 | 1***7 | O-ring | |
| 122 | 1***3 | pipe clamp | |
| 123 | 1***0 | pipe clamp | |
| 125 | 1***6 | pipe clamp | |
| 132 | 1***3 | O-ring | |
| 135 | 1***9 | Fitting | |
| 137 | 0***0 | Flange fitting | |
| 140 | 1***7 | Blanking plug | |
| 141 | 1***7 | Fitting | |
| 142 | 1***1 | Pressure gauge fitting | |
| 152 | 1***5 | Fitting | |
| 154 | 1***5 | Pipe fitting | |
| 157 | 1***4 | Washer | |
| 159 | 1***5 | Screw | |
| 160 | 1***1 | Washer | |
| 205 | 0***1 | Steel pipe assy | |
| 230 | 0***1 | Steel pipe assy | |
| 231 | 0***1 | Steel pipe assy | |
| 237 | 0***1 | Steel pipe assy | |
| 242 | 0***1 | Steel pipe assy | |
| 244 | 0***1 | Steel pipe assy | |
| 245 | 0***1 | Steel pipe assy | |
| 248 | 0***1 | Steel pipe assy | |
| 255 | 0***1 | Steel pipe assy | |
| 257 | 0***1 | Steel pipe assy | |
| 259 | 0***1 | Steel pipe assy | |
| 260 | 0***1 | Steel pipe assy | |
| 261 | 0***1 | Steel pipe assy | |
| 273 | 0***1 | Steel pipe assy | |
| 274 | 0***1 | Steel pipe assy | |
| 275 | 0***1 | Steel pipe assy | |
| 279 | 0***1 | Steel pipe assy | |
| 281 | 0***1 | Steel pipe assy | |
| 282 | 1***4 | Hose assy | |
| 286 | 1***3 | Hose assy | |
| 290 | 1***3 | Hose assy | |
| 292 | 1***7 | Hose assy | |
| 293 | 1***9 | Hose assy | |
| 299 | 1***8 | Hose assy | |
| 300 | 1***1 | Hose assy | |
| 303 | 1***1 | Hose assy | |
| 304 | 1***2 | Hose assy | |
| 305 | 1***9 | Hose assy | |
| 306 | 1***2 | Hose assy | |
| 311 | 1***3 | Hose assy | |
| 312 | 1***5 | Hose assy | |
| 313 | 1***5 | Hose assy | |
| 319 | 1***0 | Hose assy | |
| 336 | 1***0 | Hose assy | |
| 349 | O***k | Hydraulic oil tank | |
| 352 | C***r | Cylinder |
