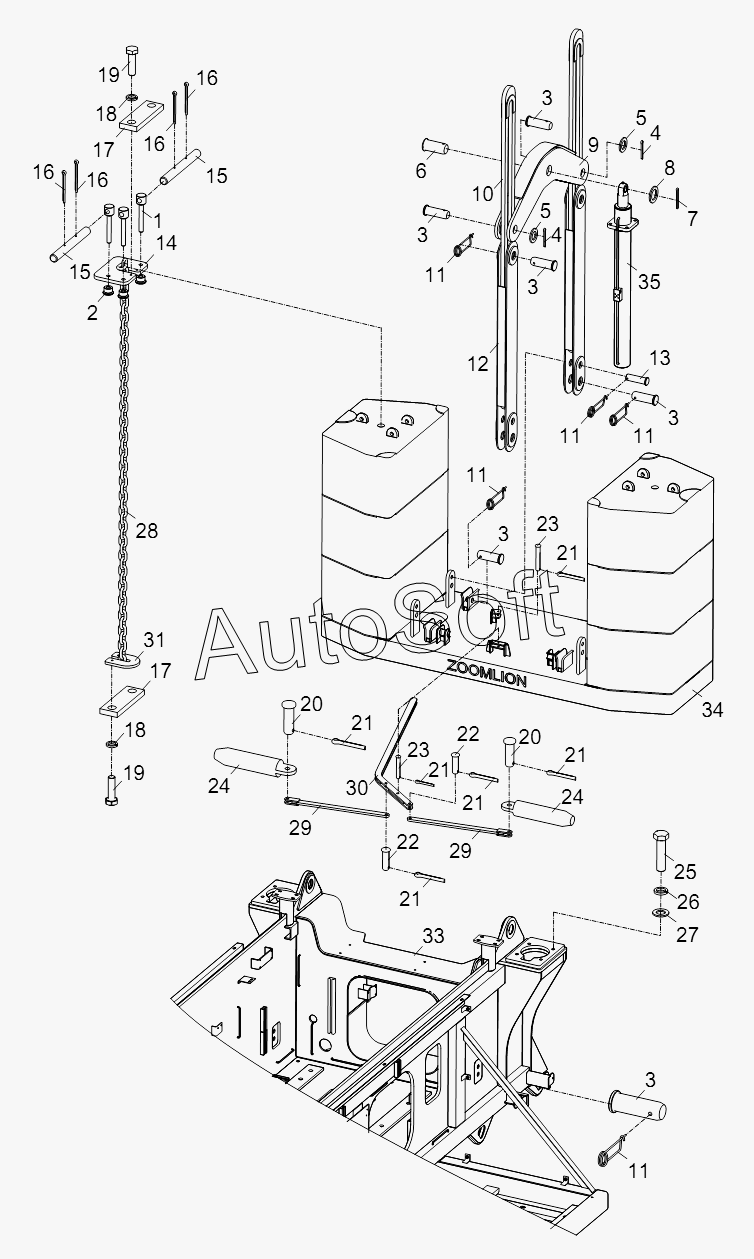

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). COUNTERWEIGHT ASSEMBLY D00663114900000000Y
27
19
19
20
20
21
21
21
21
21
21
22
22
23
23
24
24
25
26
18
18
28
29
29
30
31
33
34
35
9
1
2
3
3
3
3
3
3
4
4
5
5
6
7
8
10
11
11
11
11
11
12
13
14
15
15
16
16
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663114900000000 | 0***0 | Counterweight assembly | |
| 1 | 0***0 | Bolt assy | |
| 2 | 0***0 | Base seat | |
| 3 | 0***0 | Pin spindle | |
| 4 | 1***2 | Pin | |
| 5 | 0***0 | Washer | |
| 6 | 0***0 | Pin spindle | |
| 7 | 1***8 | Pin | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Support beam | |
| 10 | 0***0 | Upper anchoring rod | |
| 11 | 0***0 | Retaining pin | |
| 12 | 0***0 | Lower anchoring rod | |
| 13 | 0***1 | Pin spindle | |
| 14 | 0***0 | Plate | |
| 15 | 0***0 | Round bar | |
| 16 | 1***3 | Pin | |
| 17 | 0***0 | Retaining plate | |
| 18 | 1***7 | Washer | |
| 19 | 1***0 | Bolt | |
| 20 | 1***0 | Pin spindle | |
| 21 | 1***1 | Pin | |
| 22 | 1***8 | Pin | |
| 23 | 1***5 | Pin spindle | |
| 24 | 0***0 | Shaft | |
| 25 | 1***9 | Bolt | |
| 26 | 1***8 | Washer | |
| 27 | 1***6 | Washer | |
| 28 | 1***2 | Counterweight chain | |
| 29 | 0***0 | Connecting rod | |
| 30 | 0***0 | Connecting plate | |
| 31 | 0***0 | Plate | |
| 32 | 2***4 | Lithium-based Grease | |
| 33 | S***e | Slewing table and its attachments assy weld ed | |
| 34 | C***t | Counterweight | |
| 35 | C***r | Cylinder |
