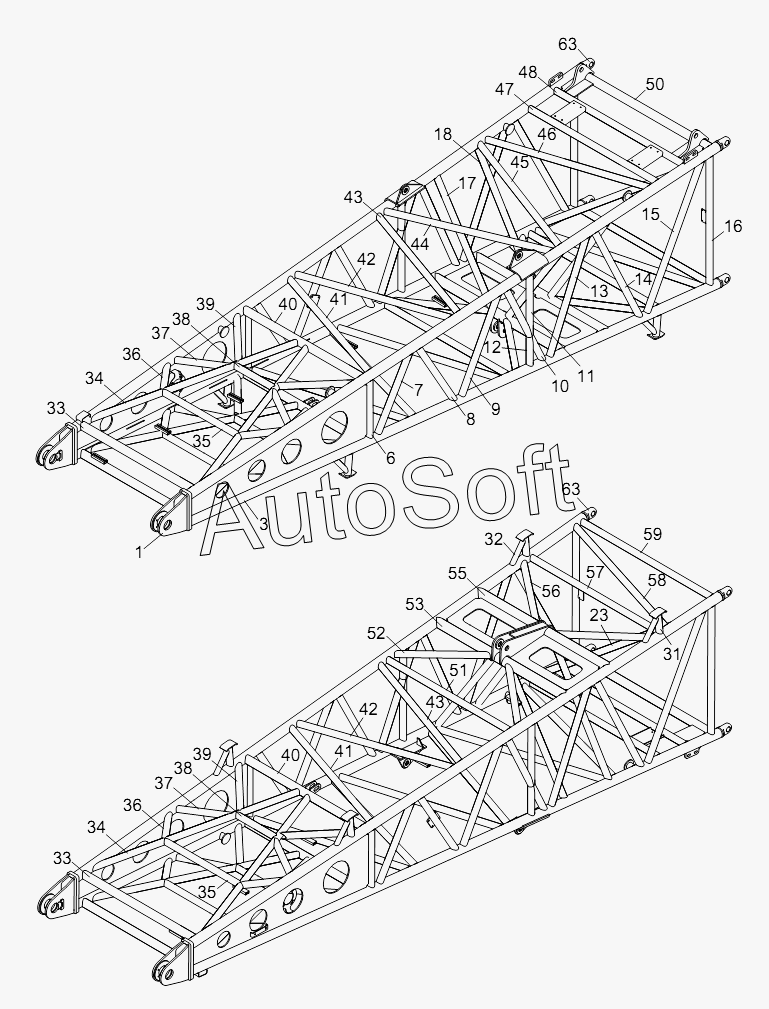

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). MAIN BOOM PIVOT SECTION WELDED D00663110100410000Y
1
3
6
7
8
9
10
11
12
13
14
15
16
17
18
23
31
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
45
46
47
48
50
51
52
53
55
56
57
58
59
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663110100410000 | 0***0 | Main boom pivot section welded | |
| 1 | 0***0 | Fork joint | |
| 3 | 0***0 | Chord | |
| 6 | 0***0 | Web member | |
| 7 | 0***0 | Web member | |
| 8 | 0***0 | Web member | |
| 9 | 0***0 | Web member | |
| 10 | 0***0 | Web member | |
| 11 | 0***0 | Pipe | |
| 12 | 0***0 | Pipe | |
| 13 | 0***0 | Web member | |
| 14 | 0***0 | Web member | |
| 15 | 0***0 | Web member | |
| 16 | 0***0 | Web member | |
| 17 | 0***0 | Diagonal pipe | |
| 18 | 0***0 | Diagonal pipe | |
| 23 | 0***0 | Diagonal link | |
| 31 | 0***0 | Pipe | |
| 32 | 0***0 | Pipe | |
| 33 | 0***0 | Straight pipe | |
| 34 | 0***0 | Pipe | |
| 35 | 0***0 | Pipe | |
| 36 | 0***0 | Pipe | |
| 37 | 0***0 | Pipe | |
| 38 | 0***0 | Pipe | |
| 39 | 0***0 | Pipe | |
| 40 | 0***0 | Straight pipe | |
| 41 | 0***0 | Web member | |
| 42 | 0***0 | Web member | |
| 43 | 0***0 | Web member | |
| 44 | 0***0 | Web member | |
| 45 | 0***0 | Web member | |
| 46 | 0***0 | Web member | |
| 47 | 0***0 | Web member | |
| 48 | 0***0 | Web member | |
| 50 | 0***0 | Straight pipe | |
| 51 | 0***0 | Web member | |
| 52 | 0***0 | Web member | |
| 53 | 0***0 | Straight pipe | |
| 55 | 0***0 | Straight pipe | |
| 56 | 0***0 | Web member | |
| 57 | 0***0 | Web member | |
| 58 | 0***0 | Web member | |
| 59 | 0***0 | Web member | |
| 63 | 0***2 | Single hinge lug |
