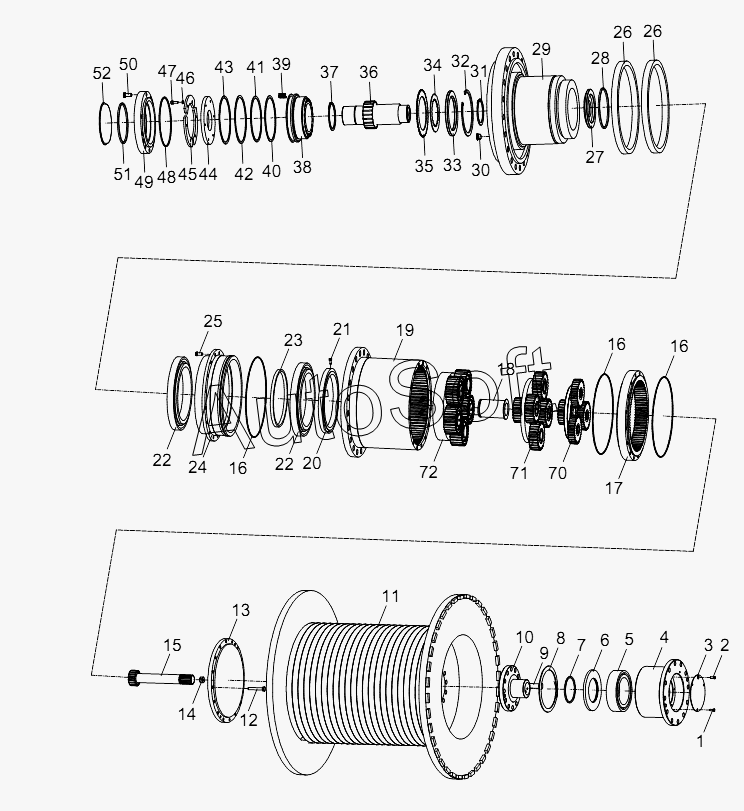

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). WINCH REDUCER D1030201281_100014Y
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
70
71
72
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
16
16
17
18
19
20
21
22
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030201281 | 1***1 | Winch reducer | |
| 1 | B***t | Bolt | |
| 2 | L***p | Lubricate cap | |
| 3 | R***p | Right Dust cap | |
| 4 | B***t | Bearing seat | |
| 5 | B***g | Bearing | |
| 6 | O***g | Oil seal ring | |
| 7 | F***e | Felt circle | |
| 8 | E***g | Elastic ring | |
| 9 | B***t | Bolt | |
| 10 | S***e | Supporting axle | |
| 11 | R***l | Reel | |
| 12 | B***t | Bolt | |
| 13 | E***r | End cover | |
| 14 | C***n | Cushion | |
| 15 | F***r | First-level sun gear | |
| 16 | O***e | O circle | |
| 17 | F***g | First-level tooth ring | |
| 18 | E***g | Elastic ring | |
| 19 | B***g | Big tooth ring | |
| 20 | S***t | Stopping nut | |
| 21 | B***t | Bolt | |
| 22 | B***t | Bearing seat | |
| 23 | S***t | Stopping nut | |
| 24 | B***t | Bearing seat | |
| 25 | B***t | Bolt | |
| 26 | F***g | Floats the sealing ring | |
| 27 | E***g | Elastic ring | |
| 28 | B***e | Back plate | |
| 29 | A***r | Altar | |
| 30 | T***g | Thread plug | |
| 31 | E***g | Elastic ring | |
| 32 | E***g | Elastic ring | |
| 33 | B***e | Back plate | |
| 34 | 1***6 | External friction lining | |
| 35 | 1***1 | Internal friction piece | |
| 36 | S***e | Splinted tube | |
| 37 | E***g | Elastic ring | |
| 38 | 1***9 | Spring | |
| 39 | 1***5 | Spring | |
| 40 | E***g | Elastic ring | |
| 41 | O***e | O circle | |
| 42 | O***e | O circle | |
| 43 | E***g | Elastic ring | |
| 44 | C***p | Clamp | |
| 45 | 1***0 | Washer | |
| 46 | S***t | Stopping nut | |
| 47 | B***t | Bolt | |
| 48 | O***e | O circle | |
| 49 | T***s | The motor takes over a business | |
| 50 | B***t | Bolt | |
| 51 | O***e | O circle | |
| 52 | D***p | Dust cap | |
| 70 | P***y | Primary planet carrier assy | |
| 71 | S***y | Secondary planet carrier assy | |
| 72 | T***y | Third planet carrier assy |
