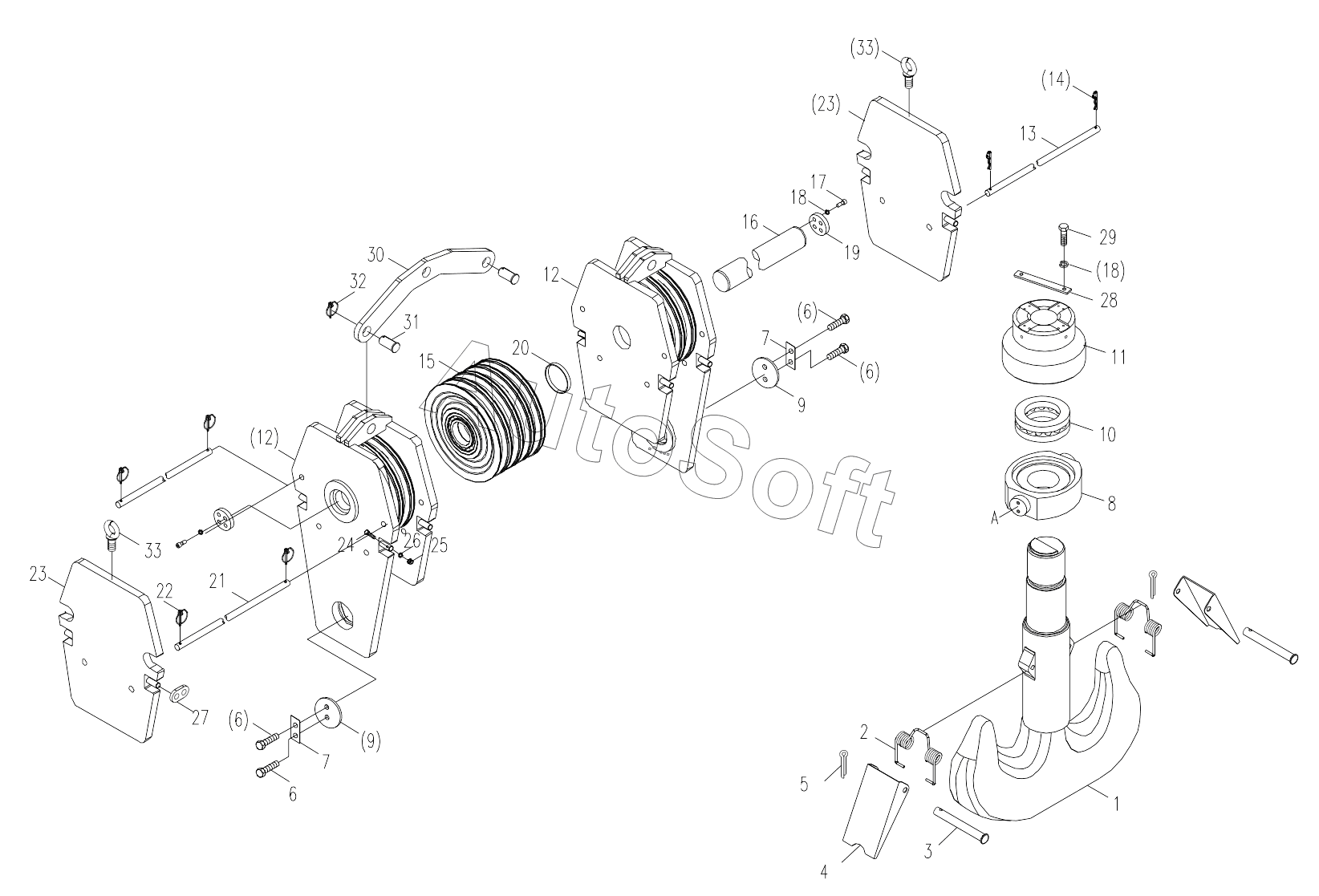

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. MAIN LOAD HOOK D00663404100000001Y
1
2
3
4
5
6
6
6
6
7
7
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Main load hook | |
| 2 | 0***0 | Torsional spring | |
| 3 | 0***0 | Pin spindle | |
| 4 | 0***0 | Retaining plate | |
| 5 | 1***0 | Pin | |
| 6 | 1***6 | Bolt | |
| 7 | 6***8 | Shaft end stop shim | |
| 8 | 0***0 | Cross beam | |
| 9 | 6***7 | Two-hole retainer ring 170 | |
| 10 | 1***0 | Bearing 9039438E GB5859-1986 | |
| 11 | 0***0 | Hook nut | |
| 12 | 0***1 | Right side plate assy | |
| 13 | 0***1 | Rod | |
| 14 | 6***9 | Retaining spring | |
| 15 | 0***0 | Pulley assy | |
| 16 | 0***1 | Pulley spindle | |
| 17 | 1***5 | Screw | |
| 18 | 1***4 | Washer | |
| 19 | 0***0 | Shaft end cover | |
| 20 | 0***1 | Spacing sleeve | |
| 21 | 0***0 | Rope guard tube | |
| 22 | 0***0 | Safety pin | |
| 23 | 0***0 | Counterweight II | |
| 24 | 1***7 | Bolt | |
| 25 | 1***3 | Nut | |
| 26 | 1***3 | Washer | |
| 27 | 0***0 | Connecting plate | |
| 28 | 0***0 | Locking plate | |
| 29 | 1***8 | Bolt | |
| 30 | 0***0 | Connecting beam | |
| 31 | 0***0 | Pin spindle | |
| 32 | 0***0 | Safety pin | |
| 33 | 1***0 | Screw M20 GB825-1988 | |
| 34 | 2***4 | Lithium-based Grease |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
