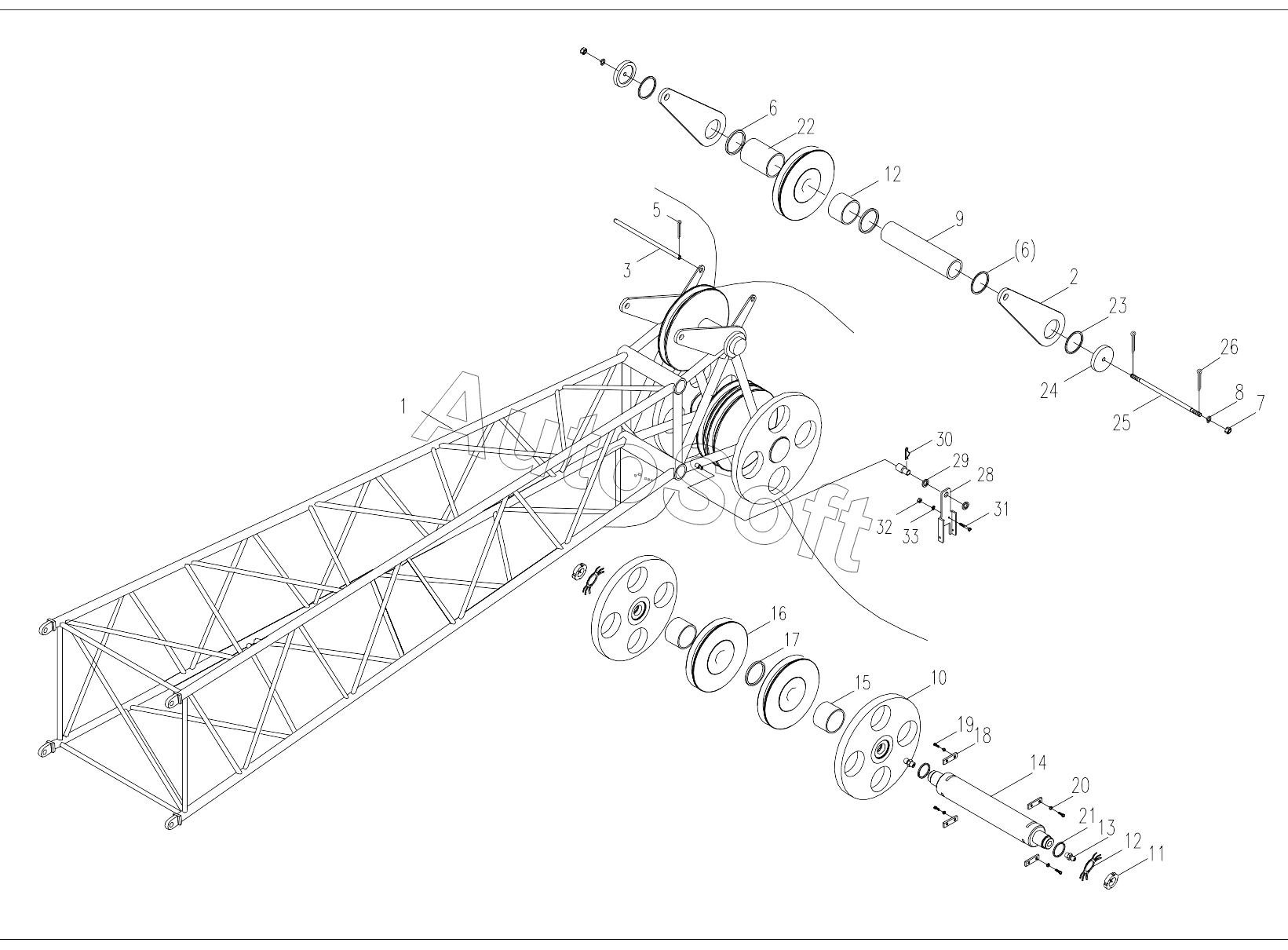

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. FIXED JIB HEAD D00663300200600002Y
1
2
3
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Fixed jib head | |
| 2 | 0***1 | Anchoring rod | |
| 3 | 0***0 | Rope guard tube | |
| 5 | 1***0 | Pin | |
| 6 | 0***0 | Spacing sleeve | |
| 7 | 1***2 | Nut | |
| 8 | 1***9 | Seal ring | |
| 9 | 0***0 | Shaft | |
| 10 | 0***1 | Running wheel assembly | |
| 11 | 1***5 | Nut M60x2 GB/T812-1988 | |
| 12 | 1***7 | Washer 60 GB/T858-1988 | |
| 13 | 1***2 | Oil cup | |
| 14 | 0***1 | Shaft | |
| 15 | 0***0 | Spacing sleeve | |
| 16 | 0***2 | Pulley assy | |
| 17 | 0***0 | Spacing sleeve | |
| 18 | 6***6 | Retaining plate 120 | |
| 19 | 1***5 | Bolt | |
| 20 | 1***5 | Washer | |
| 21 | 0***0 | Washer | |
| 22 | 0***0 | Spacing sleeve | |
| 23 | 0***0 | Spacing sleeve | |
| 24 | 0***0 | Top cap | |
| 25 | 0***0 | Threaded rod | |
| 26 | 1***7 | Pin | |
| 27 | 2***4 | Lithium-based Grease | |
| 28 | 0***0 | Mounting bracket | |
| 29 | 0***0 | Pad | |
| 30 | 6***2 | Retaining spring | |
| 31 | 1***4 | Bolt | |
| 32 | 1***0 | Nut | |
| 33 | 1***4 | Washer |
