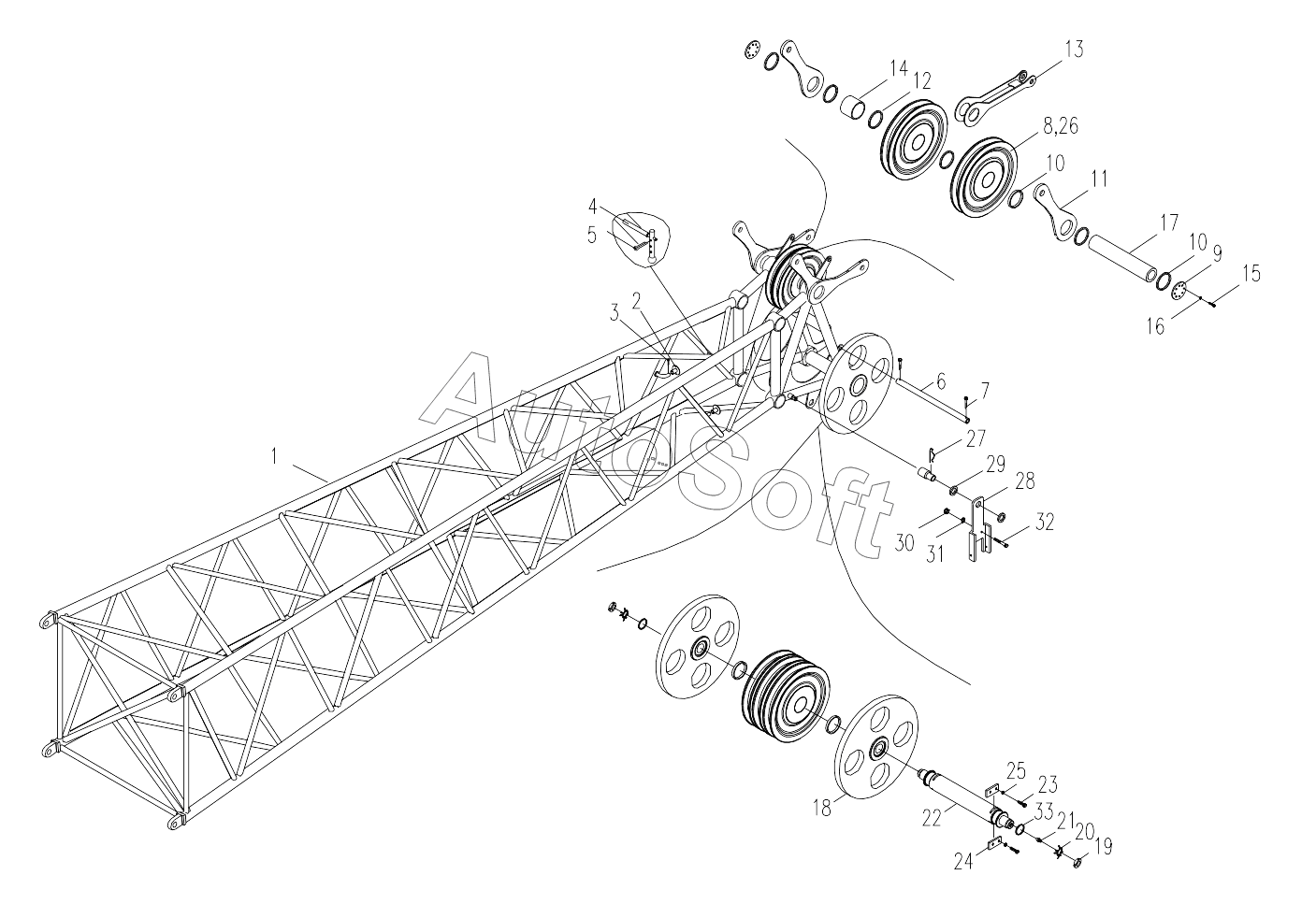

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. LUFFING JIB HEAD ASSY. D00663406600400001Y
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Luffing jib head | |
| 2 | 0***0 | Supporting seat | |
| 3 | 1***3 | Pin | |
| 4 | 0***0 | Supporting seat | |
| 5 | 1***6 | Cotter pin | |
| 6 | 0***0 | Pipe | |
| 7 | 1***7 | Pin | |
| 8 | 0***2 | Pulley assy | |
| 9 | 0***0 | Plate | |
| 10 | 0***0 | Spacing sleeve | |
| 11 | 0***0 | Anchoring rod | |
| 12 | 0***0 | Spacing sleeve | |
| 13 | 0***0 | Ring | |
| 14 | 0***0 | Spacing sleeve | |
| 15 | 1***0 | Bolt | |
| 16 | G***7 | Washer 10 GB/T93-1987 | |
| 17 | 0***0 | Shaft | |
| 18 | 0***1 | Running wheel assembly | |
| 19 | 1***5 | Nut M60x2 GB/T812-1988 | |
| 20 | 1***7 | Washer 60 GB/T858-1988 | |
| 21 | 1***2 | Oil cup | |
| 22 | 0***0 | Shaft | |
| 23 | 1***5 | Bolt | |
| 24 | 6***6 | Retaining plate 120 | |
| 25 | 1***5 | Washer | |
| 26 | 0***0 | Spacing sleeve | |
| 27 | 6***2 | Retaining spring | |
| 28 | 0***0 | Mounting bracket | |
| 29 | 0***0 | Pad | |
| 30 | 1***0 | Nut | |
| 31 | 1***4 | Washer | |
| 32 | 1***4 | Bolt | |
| 33 | 0***0 | Washer |
