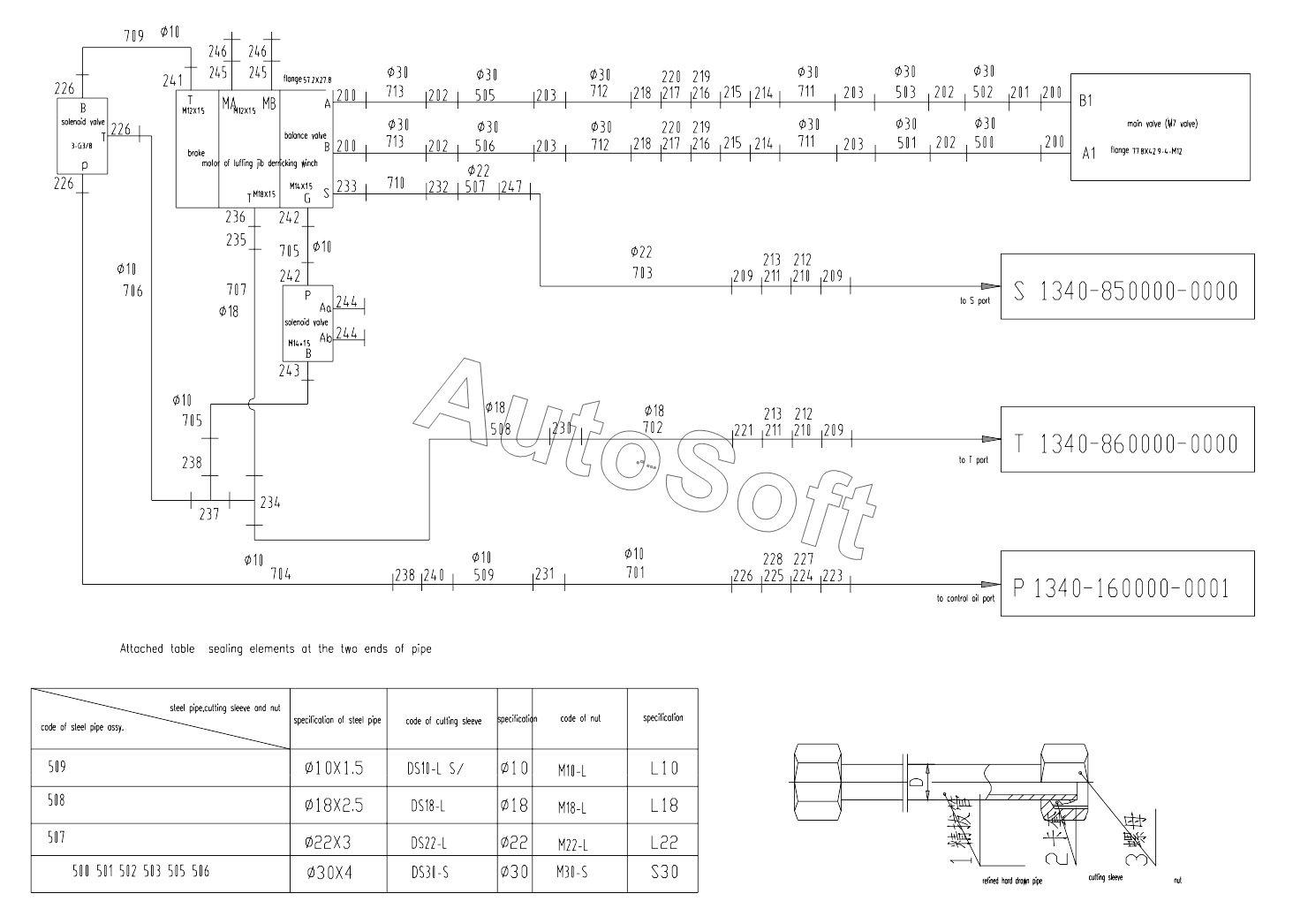

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. PIPE LAYOUT DRAWING-BOOM HYDRAULIC SYSTEM D00663408800000000Y
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200 | 1***3 | Flange assembly | |
| 201 | 1***8 | Fitting | |
| 202 | 1***6 | Fitting | |
| 203 | 1***5 | Fitting | |
| 204 | 1***9 | Fitting XK22-L | |
| 205 | 1***5 | Fitting | |
| 206 | 1***6 | Blanking plug VSCH-R3/8/WD | |
| 208 | 1***7 | Fitting body | |
| 209 | 1***1 | Fitting | |
| 210 | 1***9 | Quick-release coupling G3/4" VVS34GASM | |
| 211 | 1***0 | Quick-release coupling G3/4" VVS34GASF | |
| 212 | 1***6 | Dust cap TFV34S | |
| 213 | 1***0 | Dust cap TMV34S | |
| 214 | 1***5 | Fitting | |
| 215 | 1***7 | Fitting | |
| 216 | 1***3 | Quick-release coupling | |
| 217 | 1***4 | Quick-release coupling | |
| 218 | 1***1 | Fitting | |
| 219 | 1***7 | Dust cap | |
| 220 | 1***9 | Dust cap | |
| 221 | 1***2 | Fitting XA18-L/R3/4"/WD | |
| 223 | 1***8 | Fitting | |
| 224 | 1***3 | Quick-release coupling | |
| 225 | 1***4 | Quick-release coupling | |
| 226 | 1***4 | Fitting | |
| 227 | 1***4 | Dust cap TFV14S | |
| 228 | 1***8 | Dust cap TMV14S | |
| 230 | 1***3 | Fitting | |
| 231 | 1***3 | Fitting | |
| 232 | 1***1 | Fitting | |
| 233 | 1***7 | Fitting XA20-MS/WD | |
| 234 | 1***4 | fitting | |
| 235 | 1***3 | Fitting | |
| 236 | 1***1 | Fitting | |
| 237 | 1***7 | Fitting | |
| 238 | 1***7 | Fitting | |
| 239 | 1***2 | Fitting | |
| 240 | 1***6 | Fitting | |
| 241 | 1***2 | Pipe fitting | |
| 242 | 1***7 | Fitting | |
| 243 | 0***0 | Fitting | |
| 244 | 1***7 | Blanking plug VSCH-M14x1.5/WD | |
| 245 | 1***8 | Fitting XA10-L/M18x1.5/WD | |
| 246 | 1***0 | Pressure testing joint | |
| 247 | 1***4 | Fitting | |
| 248 | 1***3 | Quick-release coupling FAF20-12 | |
| 249 | 1***4 | Quick-release coupling FAM20-12 | |
| 250 | 1***4 | Dust cap SFA-12 | |
| 251 | 1***5 | Dust cap PFA-12 | |
| 451 | 0***0 | Pipe clamp | |
| 452 | 0***0 | Pipe clamp |
