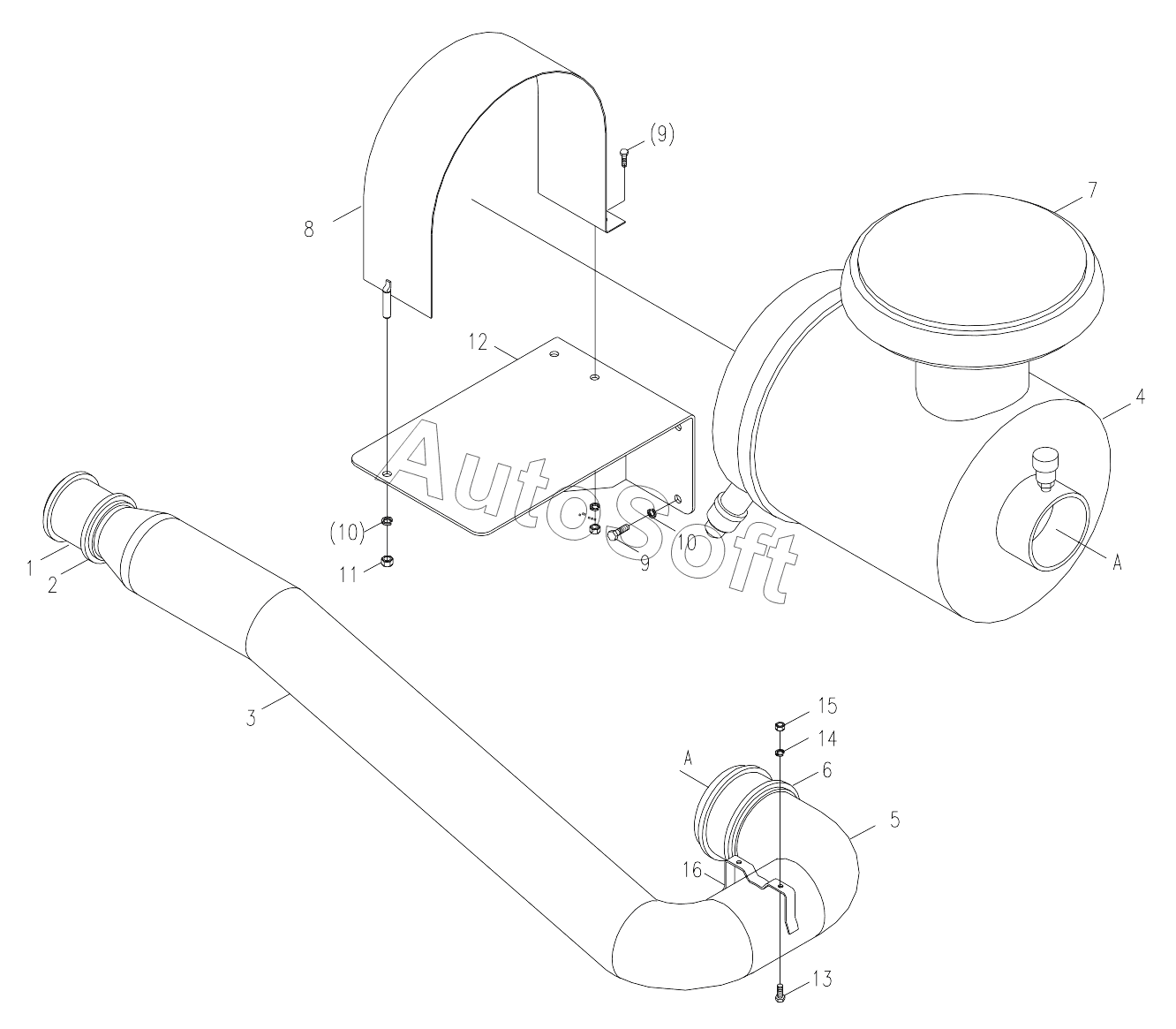

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. AIR INTAKE SYSTEM D00663301410000001Y
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Intercooler clamp 108-118 | |
| 2 | 1***2 | Multi-layer corrugated pipe | |
| 3 | 1***7 | Air intake pipe | |
| 4 | 1***1 | Air filter | |
| 5 | 1***8 | Air intake pipe | |
| 6 | 1***7 | Intercooler clamp | |
| 7 | 1***5 | Rainproof cap | |
| 8 | 1***7 | Pipe clamp | |
| 9 | 1***9 | Bolt | |
| 10 | 1***4 | Washer | |
| 11 | 1***6 | Nut | |
| 12 | 0***0 | Support | |
| 13 | 1***8 | Bolt | |
| 14 | 1***3 | Washer | |
| 15 | 1***2 | Nut | |
| 16 | 1***2 | Pipe clamp |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
