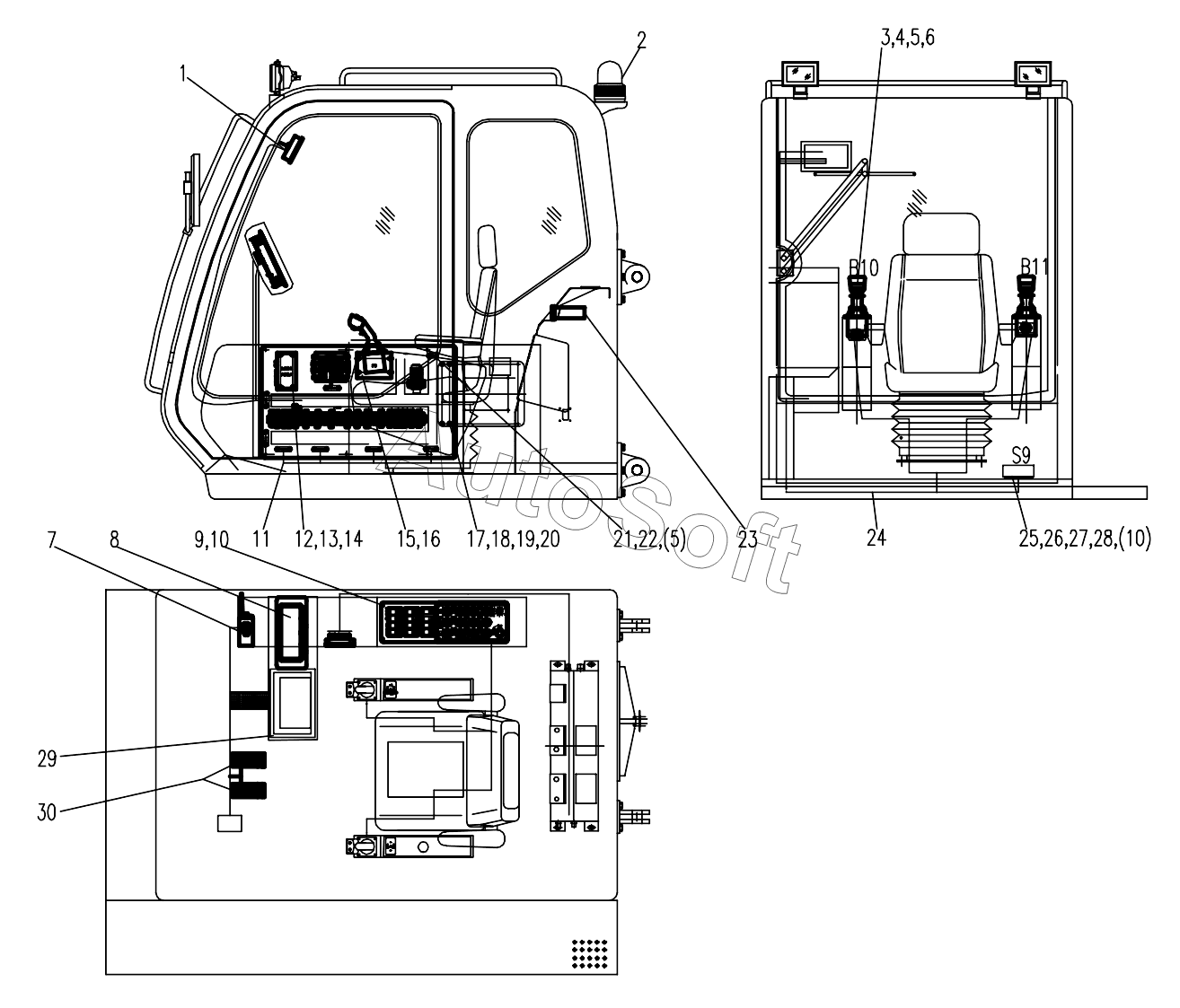

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. OPERATOR’S CAB ELECTRICS D00663406220000000Y
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Monitoring system assy | |
| 2 | 1***4 | LED acoustic signal light | |
| 3 | 1***3 | Control lever | |
| 4 | 1***2 | Screw | |
| 5 | 1***1 | Washer | |
| 6 | 0***3 | Indicating board | |
| 7 | 1***7 | Interphone | |
| 8 | 1***9 | Display | |
| 9 | 1***7 | Screw | |
| 10 | 1***4 | Washer | |
| 11 | 0***1 | Wire harness of operator’s cab | |
| 12 | 1***4 | Screw M3x16-4.8 GB/T818-2000 | |
| 13 | 1***6 | Washer 3 GB/T93-1987 | |
| 14 | 1***7 | Washer 3-200HV GB/T97.1-2002 | |
| 15 | 1***6 | GPS/GPRS on-board terminal | |
| 16 | 1***3 | Mobile phone card | |
| 17 | 1***0 | Screw | |
| 18 | 1***0 | Washer | |
| 19 | 1***8 | Washer | |
| 20 | 0***0 | Support for central unit of load moment limiter | |
| 21 | 1***1 | Nut | |
| 22 | 1***2 | Washer | |
| 23 | 1***6 | CD player | |
| 24 | 0***0 | Operator’s cab components wiring diagram | |
| 25 | 1***9 | Foot-operated switch | |
| 26 | 0***0 | Horn support | |
| 27 | 1***7 | Bolt M4x16-8.8 GB/T5783-2000 | |
| 28 | 1***0 | Nut | |
| 29 | 0***0 | ST104V5K panel assembly | |
| 30 | 1***7 | travel gear pedal | |
| 31 | 1***2 | Nylon strap | |
| 32 | 1***7 | Nylon strap | |
| 33 | 1***9 | Emergency stop button | |
| 34 | 1***4 | Emergency stop indicating board | |
| 35 | 1***1 | Normally closed contact | |
| 36 | 0***0 | Sign board |
