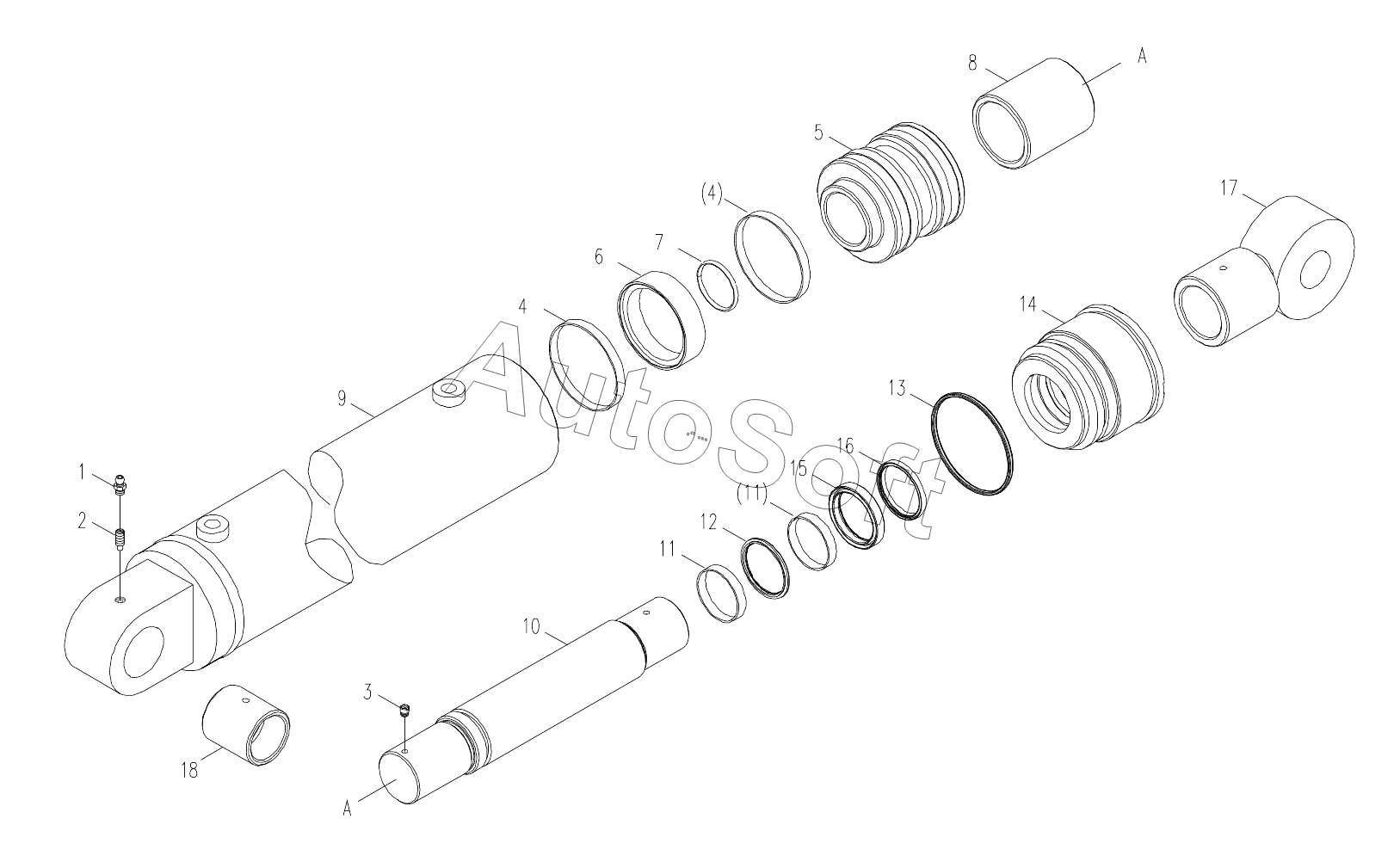

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. MOUNTING CYLINDER D00663403600000001Y
1
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Oil cup | |
| 2 | 0***0 | Positioning pin | |
| 3 | 1***4 | Screw M10x20-22H GB75-1985 | |
| 4 | 1***1 | Supporting ring | |
| 5 | 0***0 | Piston | |
| 6 | 1***9 | D-A-S combination seal ring | |
| 7 | 1***0 | O-ring 80x5.7 GB1235-1976 | |
| 8 | 0***0 | Spacing sleeve | |
| 9 | 0***1 | Cylinder | |
| 10 | 0***0 | Piston rod | |
| 11 | 1***9 | Supporting ring GR7300800-C380 | |
| 12 | 1***2 | Step seal RS1300800-T46NA | |
| 13 | 1***8 | O-ring | |
| 14 | 0***0 | Guide bush | |
| 15 | 1***1 | U-ring 80x95x12.5 RUG600800-Z94 | |
| 16 | 1***0 | Dust ring | |
| 17 | 0***0 | Rod end | |
| 18 | 0***0 | Sleeve |
