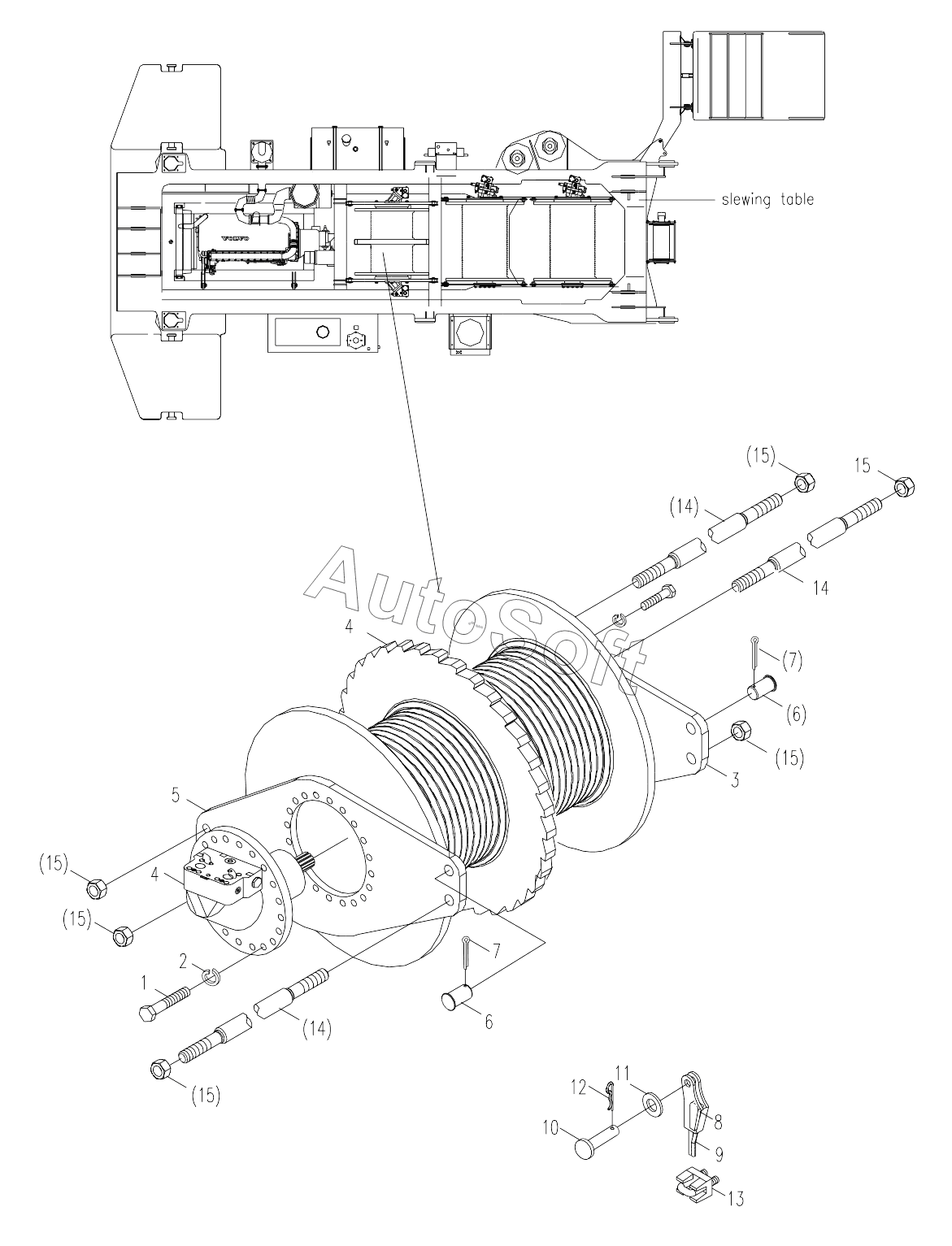

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. MAIN BOOM DERRICKING WINCH D00663402000200001Y
1
2
3
4
4
5
5
5
5
6
6
7
7
8
9
10
11
12
13
14
14
14
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Bolt | |
| 2 | 1***9 | Seal ring | |
| 3 | 0***0 | Support | |
| 4 | 1***6 | Winch reducer and motor GFT80W3B127-07+A2FE107+BVD25 | |
| 5 | 0***0 | Support | |
| 6 | 0***0 | Pin spindle | |
| 7 | 1***7 | Pin | |
| 8 | 0***0 | Rope lock | |
| 9 | 0***0 | Rope thimble | |
| 10 | 0***1 | Pin spindle | |
| 11 | 0***0 | Washer | |
| 12 | 6***6 | Retaining spring | |
| 13 | 1***9 | Rope clamp 28 GB5976-1986 | |
| 14 | 0***0 | Threaded rod | |
| 15 | 1***5 | Nut M36x3-04 GB/T6173-2000 | |
| 16 | 2***4 | Lithium-based Grease | |
| 17 | 2***9 | Industrial closed gear oil | |
| 18 | 2***6 | Loctite glue |
