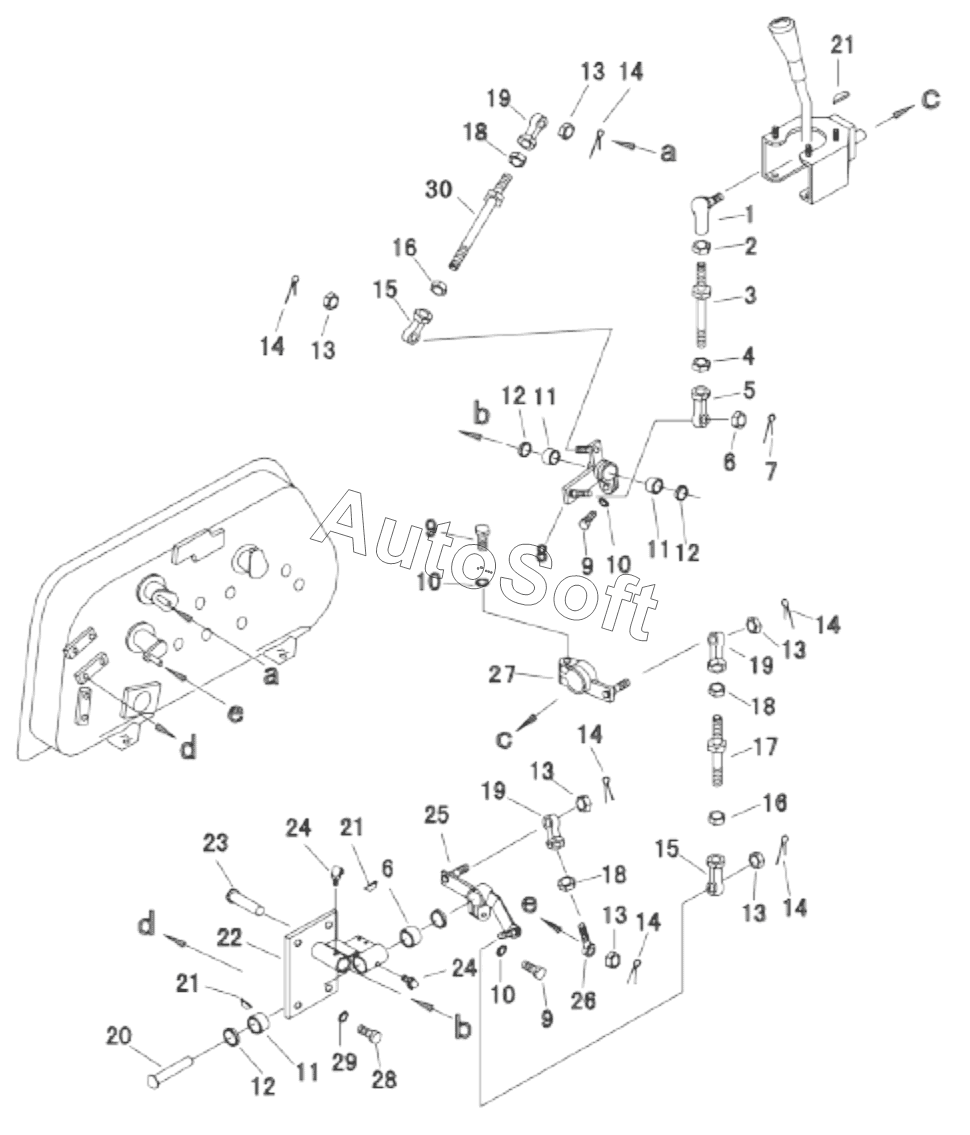

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Механизм управления лопатой бульдозера (004904034A0000000)
16
16
30
29
28
27
26
25
24
24
23
22
21
21
21
20
19
19
19
18
18
18
17
1
15
15
14
14
14
14
14
14
13
13
13
13
13
13
12
12
12
11
11
11
10
10
10
9
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Конец рычага шарикового | |
| 2 | 1***1 | Гайка M12x1.5-8 | |
| 3 | 1***6 | Тяга | |
| 4 | 1***4 | Гайка M12x1.5-LH | |
| 5 | 1***6 | Нок тяги M12x1.5x65-LH | |
| 6 | 1***9 | Шайба 10 | |
| 7 | 1***5 | Штифт 3x20 | |
| 8 | 0***0 | Рычаг качания | |
| 9 | 1***8 | Bolt | |
| 10 | 1***3 | Washer | |
| 11 | 1***6 | Подшипник HK202612 | |
| 12 | 1***0 | Консервация 20x4 | |
| 13 | 1***7 | Гайка M10x1.25-8 | |
| 14 | 1***5 | Штифт 2x20 | |
| 15 | 1***4 | Нок тяги M10x1.25x56-LH | |
| 16 | 1***8 | Гайка M10x1.25-LH-8 | |
| 17 | 1***1 | Спарник | |
| 18 | 1***7 | Гайка M10x1.25 | |
| 19 | 1***0 | Нок тяги | |
| 20 | 0***0 | Вал | |
| 21 | 1***9 | Сегментная шпонка5x19 | |
| 22 | 0***0 | Гнездо | |
| 23 | 0***0 | Вал | |
| 24 | 1***4 | Масленка 90°M10x1 | |
| 25 | 0***0 | Рычаг качания | |
| 26 | 1***9 | Нок тяги M10x1.25x61 | |
| 27 | 0***0 | Рычаг качания | |
| 28 | 1***0 | Болт M12x30-10.9 | |
| 29 | 1***4 | Washer | |
| 30 | 1***6 | Тяга |
