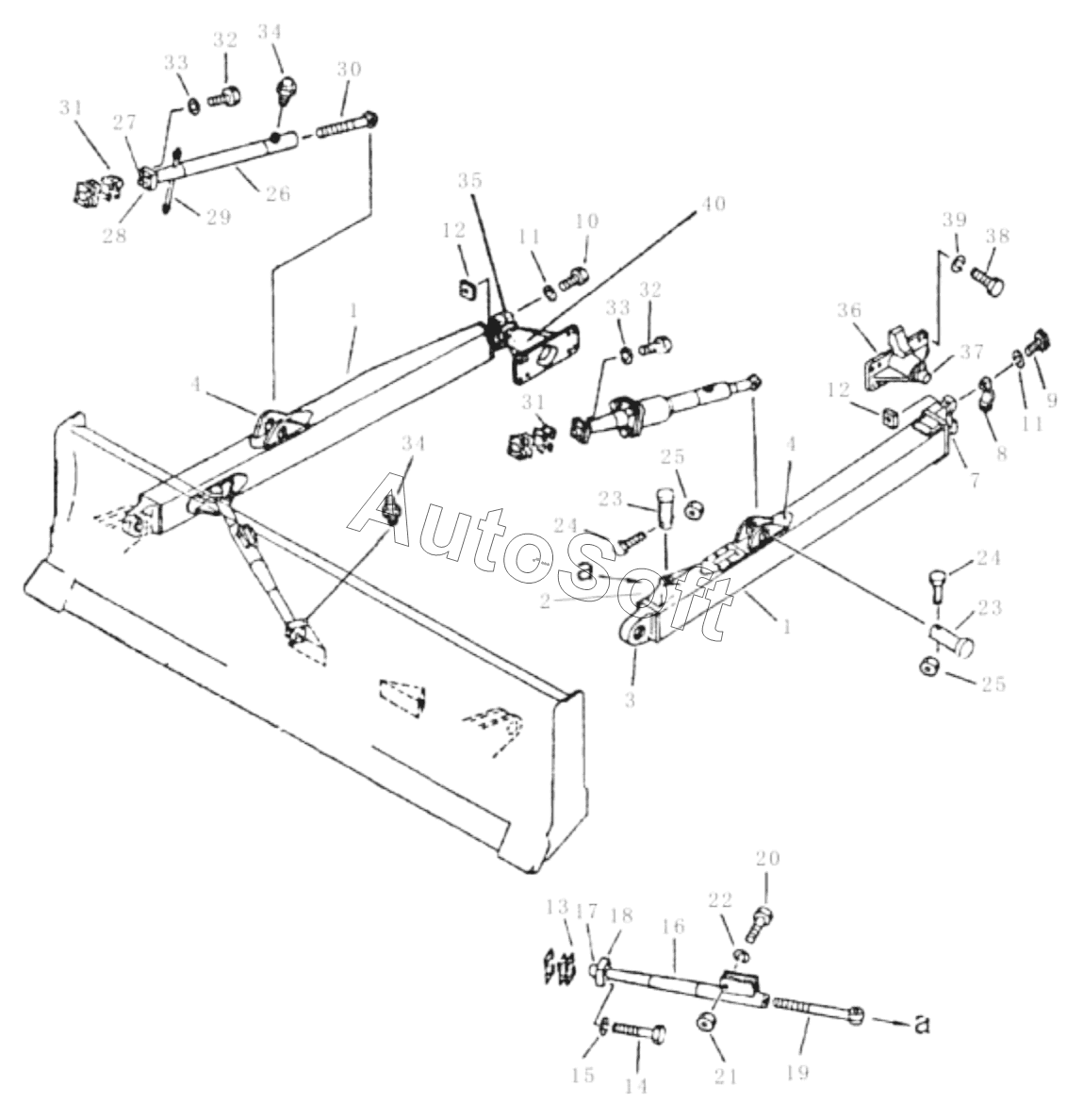

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Подпорка прямого наклонного отвала (004904071A0000000)
1
1
1
1
2
3
4
4
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
28
29
30
31
31
32
32
33
33
34
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Правая подпорка | |
| 1 | 0***0 | Левая подпорка | |
| 2 | 0***0 | Опорное основание | |
| 3 | 0***0 | Соединение | |
| 4 | 0***4 | Опорное основание | |
| 7 | 0***0 | Опорное основание | |
| 8 | 0***0 | Левая крышка ширикового гнезда | |
| 9 | 1***0 | Болт M24x165-8.8 | |
| 10 | 1***9 | Болт M24x130-8.8 | |
| 11 | 1***9 | Seal ring | |
| 12 | 0***0 | Гайка | |
| 13 | 0***0 | Шайба | |
| 14 | 1***6 | Болт M20x80-10.9 | |
| 15 | 1***3 | Шайба 20 | |
| 16 | 0***0 | Составной блок нижнего упора | |
| 17 | 0***0 | Головка шара | |
| 18 | 0***0 | Крышка | |
| 19 | 0***0 | Болт | |
| 20 | 1***6 | Болт M20x80-10.9 | |
| 21 | 1***7 | Nut | |
| 22 | 1***3 | Шайба 20 | |
| 23 | 0***0 | Штифт | |
| 24 | 1***0 | Болт M12x65-8.8 | |
| 25 | 1***6 | Nut | |
| 26 | 0***0 | Блок поддержки правой и верхней | |
| 27 | 0***0 | Головка шара | |
| 28 | 0***0 | Поршневой стержень | |
| 29 | 0***0 | Спарник | |
| 30 | 0***0 | Соединение | |
| 31 | 0***0 | Шайба | |
| 32 | 1***8 | Болт M18x65-8.8 | |
| 33 | 1***7 | Шайба 18 | |
| 34 | 1***9 | Масленка M10x1 | |
| 35 | 0***0 | Правая крышка ширикового гнезда | |
| 36 | 0***0 | Составный блок левого ушного вала | |
| 37 | 0***0 | Левый ушный вал | |
| 38 | 1***1 | Bolt | |
| 39 | 1***3 | Шайба 20 | |
| 40 | 0***0 | Составный блок правого ушного вала |
