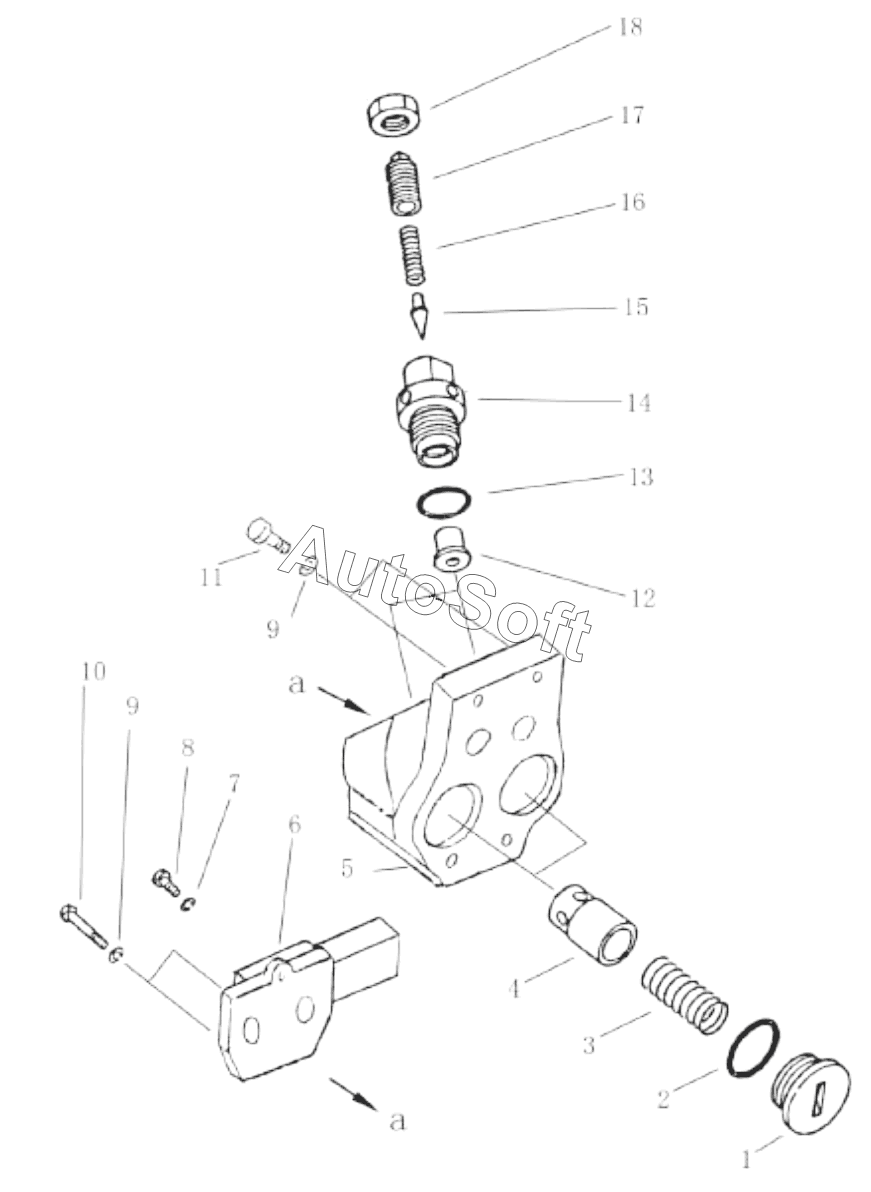

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Цилиндр рабочих устройств (004904060B0000000)
9
9
18
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 004904060B1010000 | 0***0 | Перегрухочный клапан | |
| 1 | 0***0 | Пробка | |
| 2 | 1***6 | О-кольцо 40x3.5 | |
| 3 | 0***0 | Пружина | |
| 4 | 0***0 | Клапанный сердечник | |
| 5 | 0***0 | Корпус | |
| 6 | 0***0 | Сливная труба | |
| 7 | 1***3 | Washer | |
| 8 | 1***8 | Bolt | |
| 9 | 1***4 | Washer | |
| 10 | 1***6 | Болт M12x110 | |
| 11 | 1***7 | Bolt | |
| 12 | 0***0 | Гнездо | |
| 13 | 1***6 | О-кольцо 27.7x3.5 | |
| 14 | 0***0 | Главное соединение | |
| 15 | 0***0 | Клапанный сердечник | |
| 16 | 0***0 | Пружина | |
| 17 | 0***0 | Винт-заглушка | |
| 18 | 1***9 | Гайка M18x1.5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
