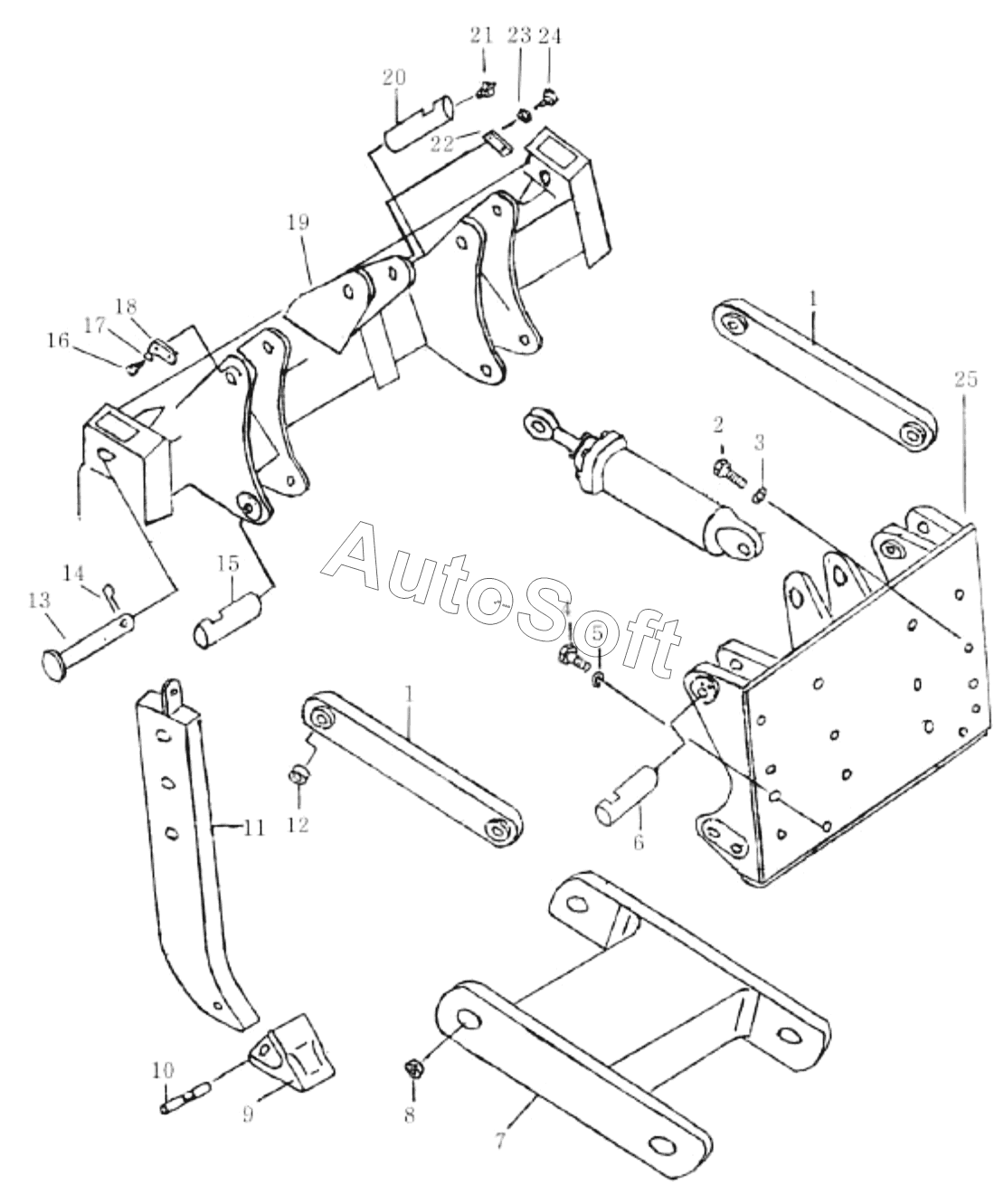

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Рыхлитель (004904078A0000000)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Верхнего спарника | |
| 2 | 1***9 | Болт M24x75-8.8 | |
| 3 | 1***1 | Шайба 24 | |
| 4 | 1***4 | Болт M33x3x85-8.8 | |
| 5 | 1***3 | Шайба 33 | |
| 6 | 0***0 | Осеп верхнего спарника | |
| 7 | 0***0 | Нижний спарника | |
| 8 | 0***0 | Втулка нижнего спарника | |
| 9 | 0***0 | Головка зуба | |
| 10 | 1***7 | Штифт 24.8x109 | |
| 11 | 0***0 | Рейка | |
| 12 | 0***0 | Втулка верхнего спарника | |
| 13 | 0***0 | Осеп рейки | |
| 14 | 1***6 | Шплинт12x70 | |
| 15 | 0***0 | Осеп нижнего спарника | |
| 16 | 1***8 | Bolt | |
| 17 | 1***4 | Washer | |
| 18 | 1***2 | Стопорная планка | |
| 19 | 0***0 | Траверса | |
| 20 | 0***0 | Осеп цилиндра | |
| 21 | 1***1 | Oil cup | |
| 22 | 1***1 | Стопорная планка | |
| 23 | 1***8 | Washer | |
| 24 | 1***2 | Болт M14x35-8.8 | |
| 25 | 0***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
