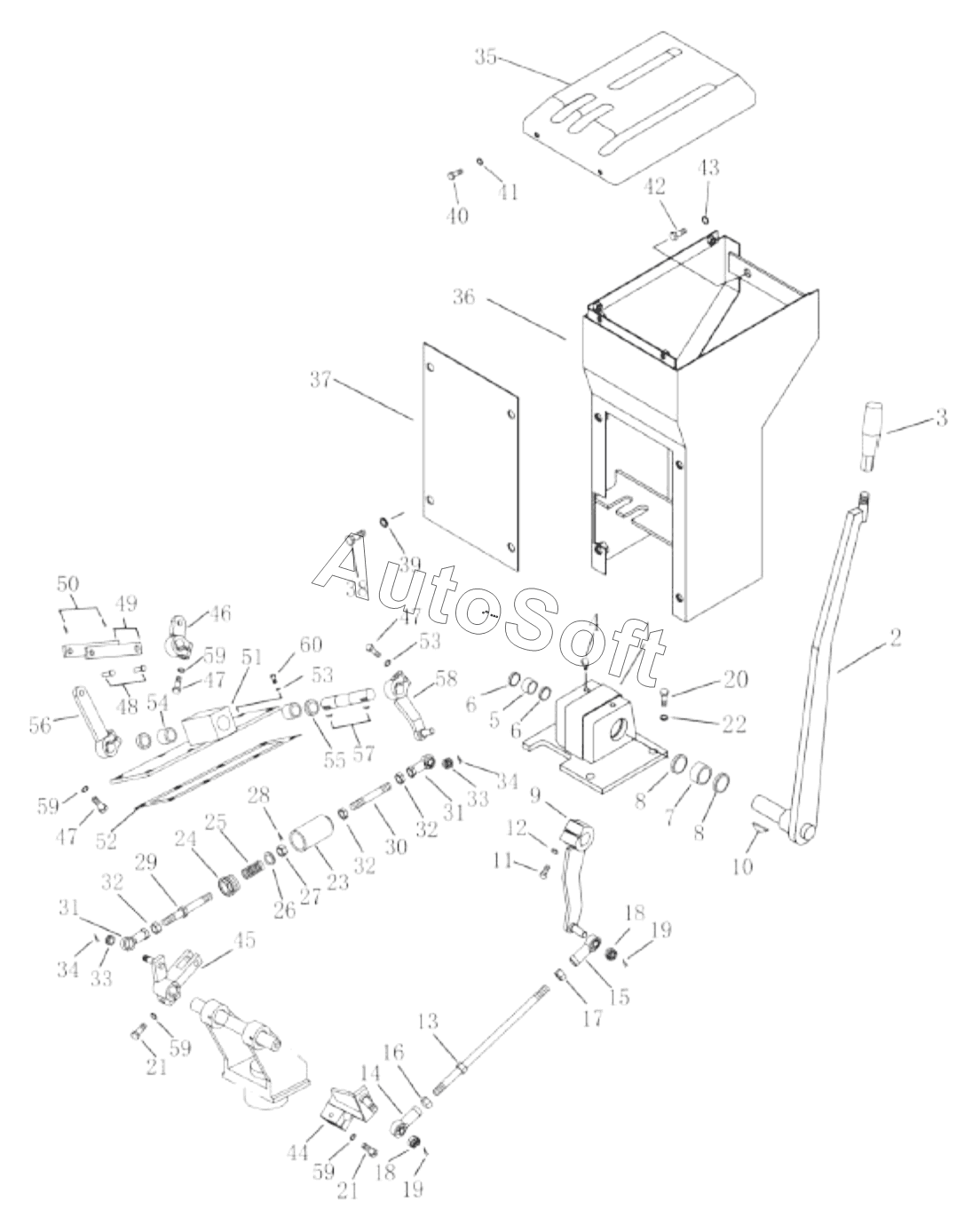

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Механизм управления главным сцеплением (004907011A0000000)
46
31
31
32
32
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
30
47
47
47
48
49
50
51
52
53
53
54
55
56
57
58
59
59
59
59
60
15
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
16
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 004907011A0000000 | 0***0 | Механизм управления главным сцеплением | |
| 1 | 0***0 | Корпус коробки | |
| 2 | 0***0 | Масляная заглушка M36x1.5 | |
| 3 | 1***6 | О-кольцо 32.7x3.4 | |
| 4 | 1***7 | Oil cup | |
| 5 | 1***7 | О-кольцо 34.7x3.5 | |
| 6 | 1***1 | Болт M10x60-8.8 | |
| 7 | 1***6 | Шайба 10 | |
| 8 | 1***4 | О-кольцо 27.7x3.5 | |
| 9 | 0***0 | Болт M10x30-8.8 | |
| 10 | 1***4 | Шайба 10 | |
| 11 | 1***7 | Bolt | |
| 12 | 1***4 | Washer | |
| 13 | 1***4 | Гортанный хомут | |
| 14 | 1***7 | Маслоуказатель | |
| 15 | 1***6 | Кронштейн | |
| 16 | 1***1 | Гайка M12x1.5-8 | |
| 17 | 1***1 | Гайка M12x1.5-8 | |
| 18 | 1***9 | Шайба 10 | |
| 19 | 1***0 | Pin | |
| 20 | 1***4 | Bolt | |
| 21 | 1***8 | Bolt | |
| 22 | 1***4 | Шайба 12 | |
| 23 | 0***0 | Втулка | |
| 24 | 0***0 | Крышка | |
| 25 | 0***0 | Пружина | |
| 26 | 0***0 | Шайба | |
| 27 | 1***9 | Гайка M12- Zn.D | |
| 28 | 1***5 | Pin | |
| 29 | 0***0 | Тяга | |
| 30 | 1***2 | Тяга | |
| 31 | 1***0 | Нок тяги | |
| 32 | 1***7 | Гайка M10x1.25 | |
| 33 | 1***9 | Шайба 10 | |
| 34 | 1***0 | Штифт 2x18 | |
| 35 | 0***0 | Крышка | |
| 36 | 0***0 | Рамка управления | |
| 37 | 0***0 | Доска | |
| 38 | 1***9 | Bolt | |
| 39 | 1***4 | Шайба 12 | |
| 40 | 1***9 | Болт M8x16-8.8 | |
| 41 | 1***3 | Шайба | |
| 42 | 1***8 | Bolt | |
| 43 | 1***4 | Шайба 12 | |
| 44 | 0***0 | Рычаг качания | |
| 45 | 0***0 | Рычаг качания | |
| 46 | 0***0 | Спарник | |
| 47 | 1***7 | Bolt | |
| 48 | 1***4 | Валик-штифт A10x28 | |
| 49 | 0***0 | Доска | |
| 50 | 1***1 | Шплинт 3x16 | |
| 51 | 0***0 | Сваркие части кронштейн | |
| 52 | 0***0 | Уплотнительная прокладка | |
| 53 | 1***7 | Washer | |
| 54 | 1***8 | Подшипник HK202616 | |
| 55 | К***4 | Консервация W20x26x4 | |
| 56 | 0***0 | Сваркие части рокера | |
| 57 | 1***1 | Сегментная шпонка 5x7.5x19 | |
| 58 | 0***0 | Сварные части ссылки | |
| 59 | 1***3 | Washer | |
| 60 | 1***4 | Bolt |
