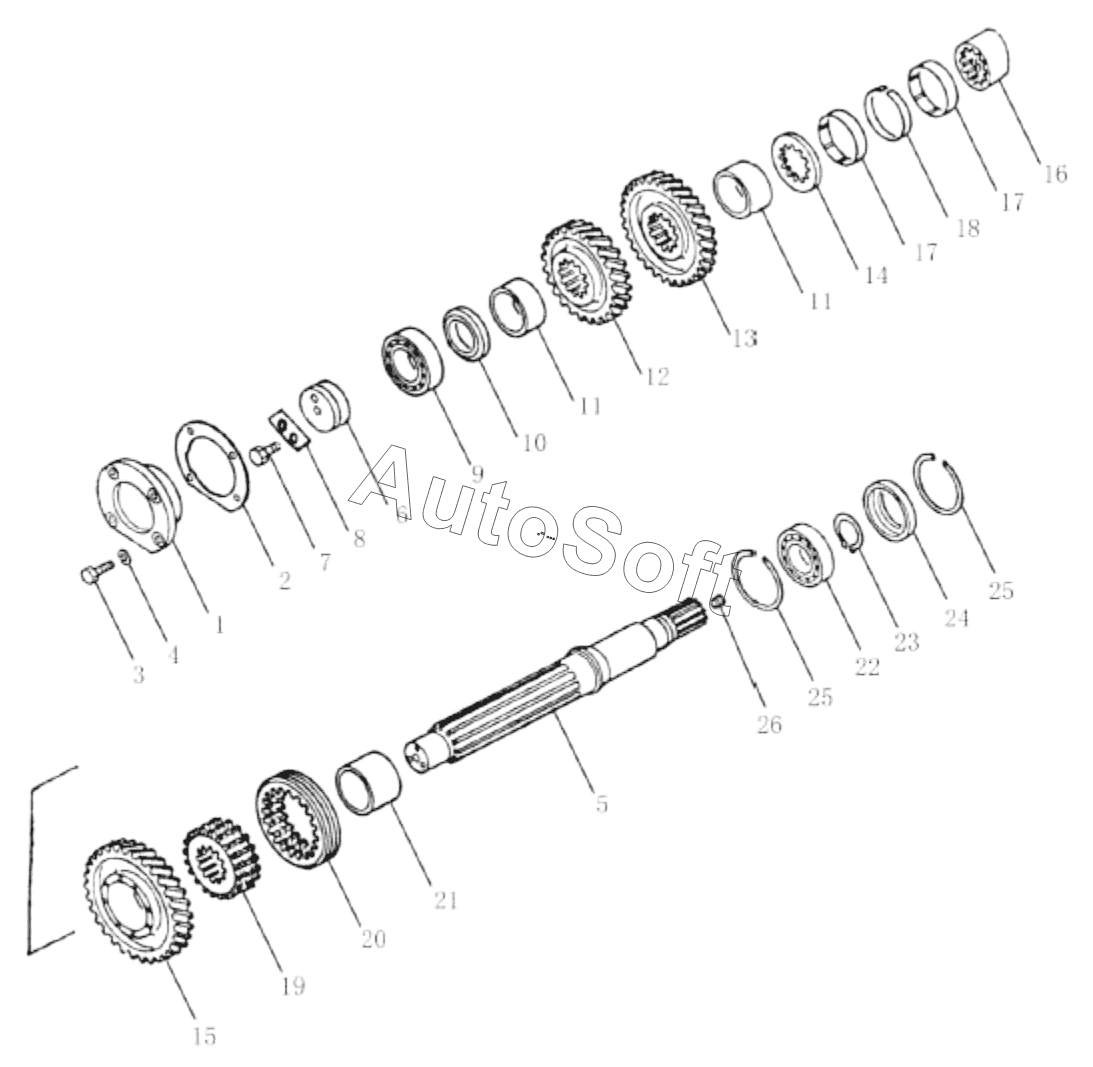

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Выходная ось движущей силы (004907015A0200000)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Торцовый щит | |
| 2 | 0***0 | Шайба | |
| 3 | 1***0 | Bolt | |
| 4 | 1***7 | Washer | |
| 5 | 0***0 | Верхний вал | |
| 6 | 0***0 | Перекрышка | |
| 7 | 0***0 | Контрпластинка | |
| 8 | 1***8 | Bolt | |
| 9 | 1***2 | Подшипник 22211CAMC3 | |
| 10 | 0***0 | Борткольцо | |
| 11 | 0***0 | Отсечная втулка | |
| 12 | 0***0 | Шестерня G | |
| 13 | 0***0 | Шестерня H | |
| 14 | 0***0 | Шлицевая втулка | |
| 15 | 0***0 | Шестерня L | |
| 16 | 0***0 | Шлицевая втулка | |
| 17 | 0***0 | Втулка | |
| 18 | 0***0 | Отсечная втулка | |
| 19 | 0***0 | Шестерня E | |
| 20 | 0***0 | Шестерня D | |
| 21 | 0***0 | Отсечная втулка | |
| 22 | 1***5 | Подшипник N210MC4 | |
| 23 | 1***8 | Retainer ring | |
| 24 | 0***0 | Нажимная крышка | |
| 25 | 1***1 | Борткольцо 90 | |
| 26 | 1***0 | Коническая винт-заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
