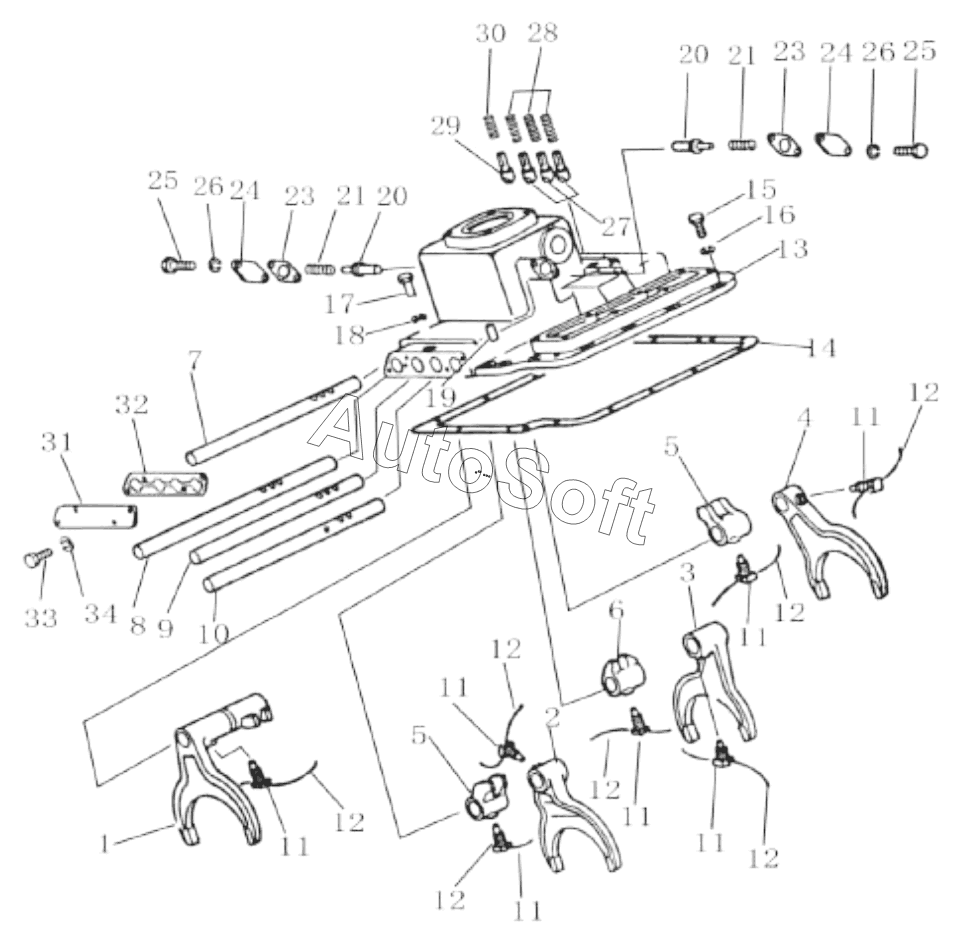

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Переводная вилка передачи переменной скорости (2/2) (00490715A0000000)
27
18
19
20
20
21
21
23
23
24
24
25
25
26
26
17
28
29
30
31
32
33
34
1
16
15
14
13
12
12
12
12
12
12
12
11
11
11
11
11
11
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Вилка обратногопереключения передач | |
| 2 | 0***0 | Вилка первого, второго переключения передач | |
| 3 | 0***0 | ВилкиТретего, четвертого переключения передач | |
| 4 | 0***0 | Вилки пятого переключения передач | |
| 5 | 0***0 | Вилки втулки | |
| 6 | 0***0 | Вилки втулки | |
| 7 | 0***0 | Оси вилки (1) | |
| 8 | 0***0 | Оси вилки (2) | |
| 9 | 0***0 | Оси вилки (3) | |
| 10 | 0***0 | Четыре оси | |
| 11 | 0***0 | Штифт | |
| 12 | 1***4 | Проволока малоуглеродистой стали 1.6x250 | |
| 13 | 0***0 | Корпус коробки | |
| 14 | 0***0 | Прокладка | |
| 15 | 1***0 | Bolt | |
| 16 | 1***7 | Washer | |
| 17 | 1***2 | Болт M10x65-10.9 | |
| 18 | 1***7 | Washer | |
| 19 | 0***0 | Установочный штифт | |
| 20 | 0***0 | Возвращающие контактные | |
| 21 | 0***0 | Пружина 18.6x2.6x51 | |
| 23 | 0***0 | Прокладка | |
| 24 | 0***0 | Малая крышка | |
| 25 | 1***7 | Bolt | |
| 26 | 1***3 | Washer | |
| 27 | 0***0 | Запирающий штырь | |
| 28 | 0***0 | Пружина | |
| 29 | 0***0 | Запирающий штырь | |
| 30 | 0***0 | Пружина | |
| 31 | 0***0 | Крышка | |
| 32 | 0***0 | Прокладка | |
| 33 | 1***9 | Bolt | |
| 34 | 1***7 | Washer |
