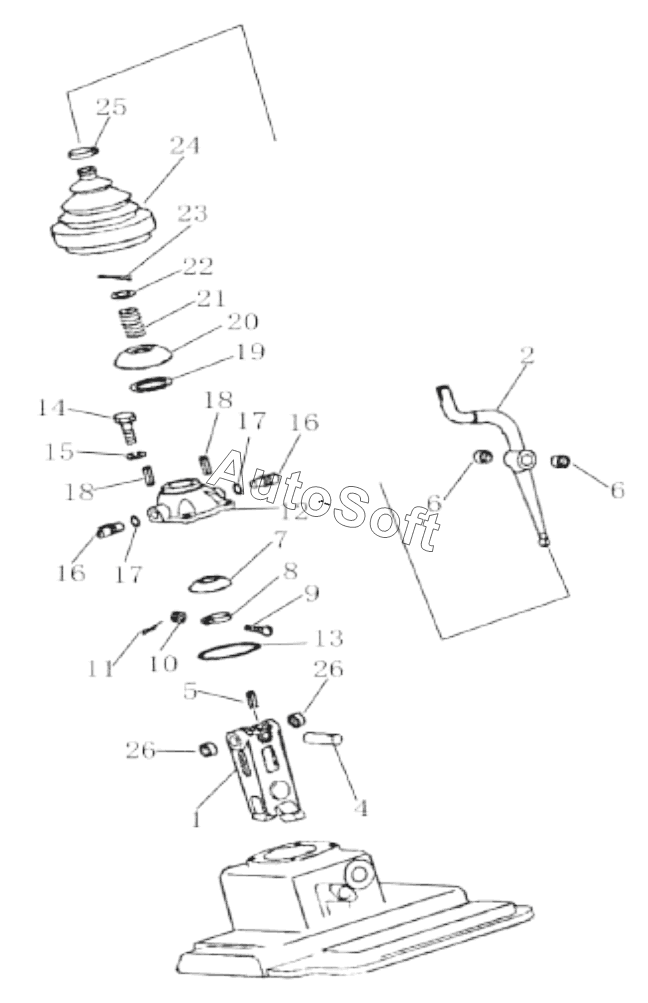

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Переводная вилка передачи переменной скорости (1/2) (00490715A0000000)
1
2
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Стойка вилки | |
| 2 | 0***0 | Стержня вилки | |
| 4 | 0***0 | Валик-штифт | |
| 5 | 1***9 | Упрогий колонный штифт 4x12 | |
| 6 | 1***9 | Игольчатый подшипник HK1612 | |
| 7 | 0***0 | Крышка | |
| 8 | 0***0 | Хомут | |
| 9 | 0***0 | Винт | |
| 10 | 1***8 | Гайка M4 | |
| 11 | 1***7 | Шплинт1x12 | |
| 12 | 0***0 | Верхняя крышка | |
| 13 | 1***9 | О-кольцо 99.4x3.1 | |
| 14 | 1***0 | Bolt | |
| 15 | 1***7 | Washer | |
| 16 | 0***0 | Вал | |
| 17 | 1***4 | О-кольцо 14.8x2.4 | |
| 18 | 1***8 | Упрогий колонный штифт 4x32 | |
| 19 | 0***0 | Уплотнительная прокладка | |
| 20 | 0***0 | Крышка | |
| 21 | 0***0 | Пружина 30.2x2.2x20 | |
| 22 | 0***0 | Борткольцо | |
| 23 | 1***3 | Шплинт 5x40 | |
| 24 | 0***0 | Защитная покрышка | |
| 25 | 0***0 | Хомут | |
| 26 | 1***9 | Игольчатый подшипник HK162212 |
