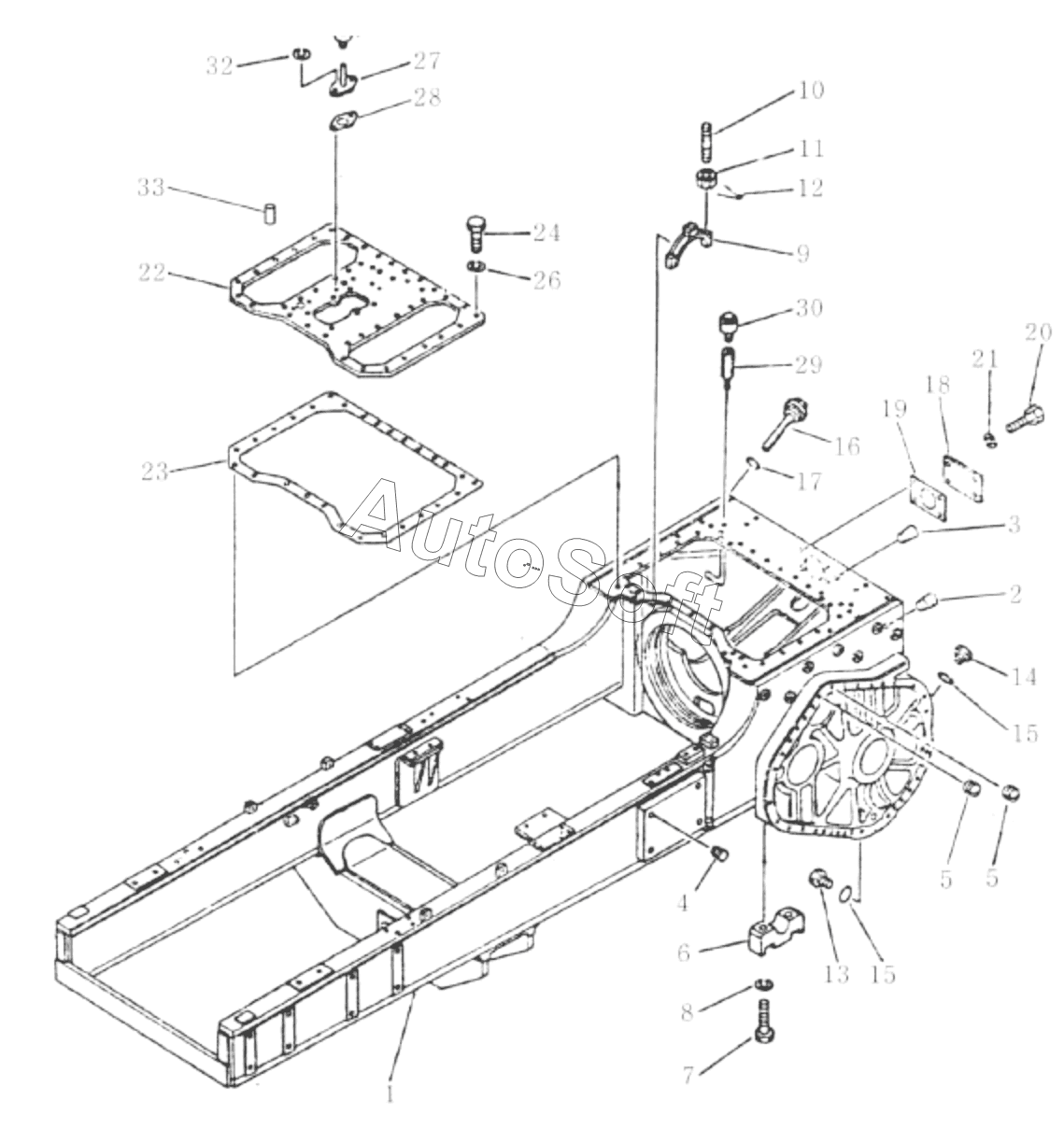

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Тележка (004904021A0000000)
26
17
18
19
20
21
22
23
24
16
27
28
29
30
32
33
1
15
15
14
13
12
11
10
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Тележка | |
| 1 | 0***0 | Тележка | |
| 2 | 1***8 | Заглушка | |
| 3 | 1***8 | Пробка24 | |
| 4 | 1***7 | Заглушка | |
| 5 | 0***0 | Винт-заглушка | |
| 6 | 0***0 | Полуосная крышка | |
| 7 | 1***8 | Болт M22x95-8.8 | |
| 8 | 1***8 | Seal ring | |
| 9 | 0***0 | Корпус подшипника | |
| 10 | 0***0 | Шпилька | |
| 11 | 1***0 | Гайка M22x1.5-8 | |
| 12 | 1***6 | Штифт 5x46 | |
| 13 | 1***6 | Масляная заглушка M36x1.5 | |
| 14 | 1***1 | Масляная заглушка | |
| 15 | 1***3 | О-кольцо 32.7x3.4 | |
| 16 | 0***0 | Маслоуказатель | |
| 17 | 1***6 | О-кольцо 38x3.5 | |
| 18 | 0***0 | Глухая пластина | |
| 19 | 0***0 | Уплотнительная прокладка | |
| 20 | 1***6 | Bolt | |
| 21 | 1***5 | Washer | |
| 22 | 0***0 | Крышка | |
| 23 | 0***0 | Уплотнительная прокладка | |
| 24 | 1***9 | Болт M14x35-10.9 | |
| 26 | 1***8 | Washer | |
| 27 | 0***0 | Гнездо воздушной пробки | |
| 28 | 0***0 | Уплотнительная прокладка | |
| 29 | 0***0 | Штуцер | |
| 30 | 1***1 | Вентиляционный грибок | |
| 31 | 1***4 | Bolt | |
| 32 | 1***7 | Washer | |
| 33 | 1***9 | Штифт B12x28 |
