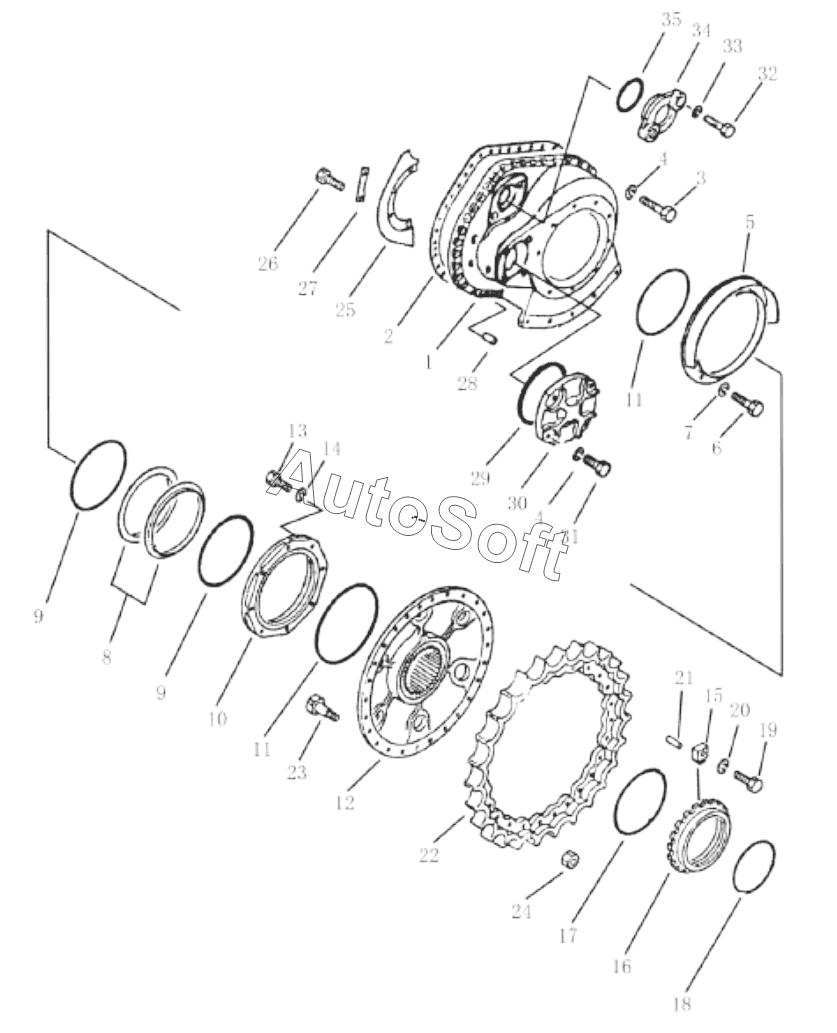

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Окончательный привод и цепное колесо (004904027A0000000)
1
1
2
3
4
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Левый редукционный корпус | |
| 1 | 0***0 | Правый редукционный корпус | |
| 2 | 0***0 | Уплотнительная прокладка | |
| 3 | 1***1 | Болт M14x40-10.9 | |
| 4 | 1***8 | Washer | |
| 5 | 0***0 | Внутреннее гнездо большой консервации | |
| 6 | 1***4 | Болт M10x30-10.9 | |
| 7 | 1***7 | Washer | |
| 8 | 0***0 | Кольцо большого плавающего сальника | |
| 9 | 0***0 | О-кольцо | |
| 10 | 0***0 | фундаментальное кольцо консервации | |
| 11 | 1***3 | О-кольцо 344.4x5.7 | |
| 12 | 0***0 | Ступица цепного колеса | |
| 13 | 1***4 | Болт M10x30-10.9 | |
| 14 | 1***7 | Washer | |
| 15 | 0***0 | Запорная планка | |
| 16 | 0***0 | Гайка | |
| 17 | 1***7 | О-кольцо 269.3x5.7 | |
| 18 | 1***8 | О-кольцо 229.3x5.7 | |
| 19 | 1***5 | Болт M16x35 | |
| 20 | 1***5 | Washer | |
| 21 | 1***9 | Штифт B12x28 | |
| 22 | 0***0 | Зубчатый блок цепного колеса | |
| 23 | 0***0 | Болт | |
| 24 | 1***9 | Гайка M22x1.5-8 | |
| 25 | 0***0 | Левая плита | |
| 25 | 0***0 | Правая плита | |
| 26 | 1***3 | Болт M12x20-10.9 | |
| 27 | 0***0 | Контрпластинка | |
| 28 | 1***5 | Штифт A16x38 | |
| 29 | 1***7 | О-кольцо 170x5.7 | |
| 30 | 0***0 | Покрышка | |
| 31 | 1***4 | Bolt | |
| 32 | 1***5 | Bolt | |
| 33 | 1***8 | Washer | |
| 34 | 0***0 | Покрышка | |
| 35 | 1***5 | О-кольцо 120x5.7 |
