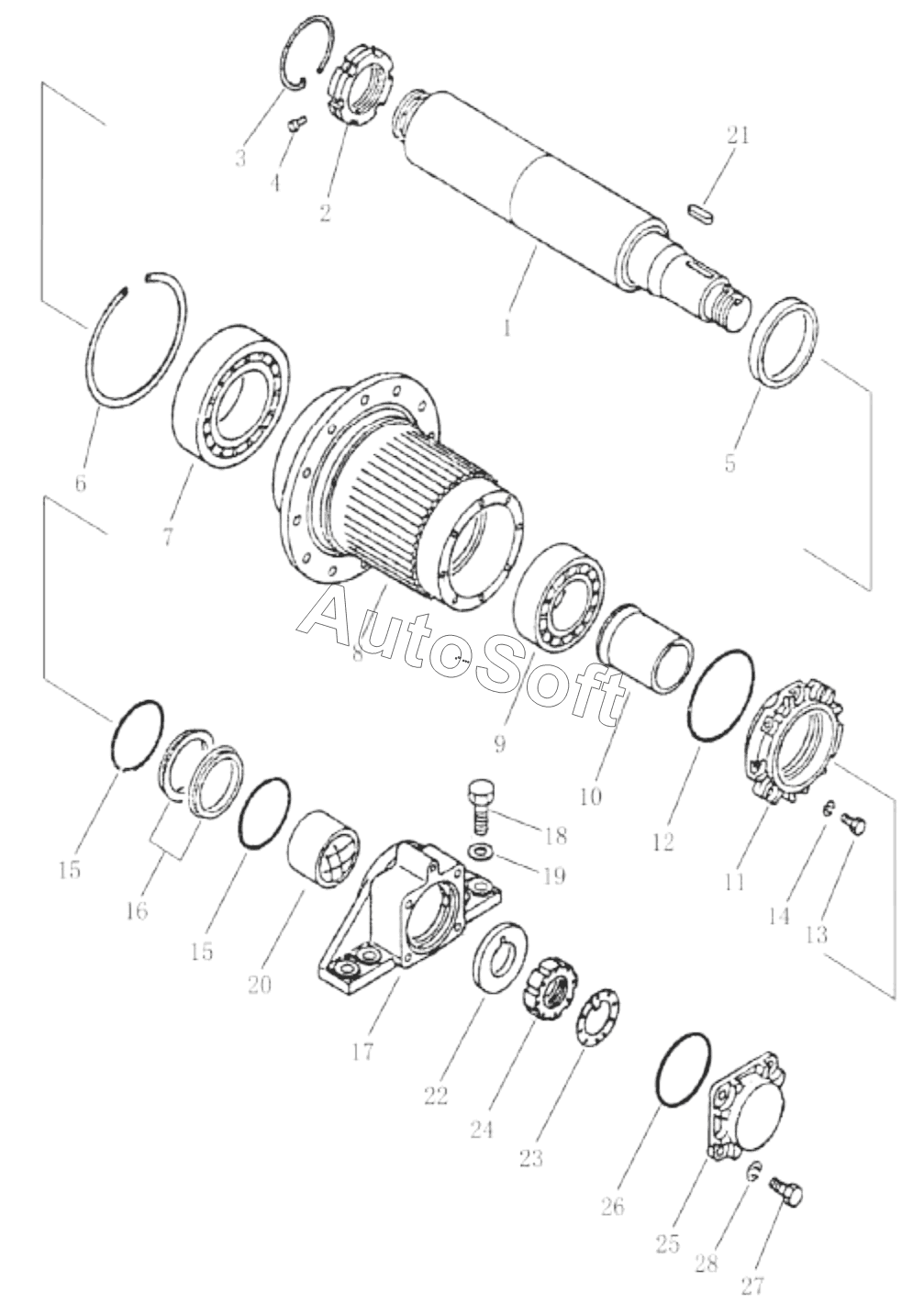

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Ось и ступица окончательного привода (004904027A0000000)
15
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Полуось | |
| 2 | 1***4 | Полуосевая гайка | |
| 3 | 0***0 | Замок пружины | |
| 4 | 1***4 | Валик-штифт B12x30 | |
| 5 | 0***0 | Воротник | |
| 6 | 1***5 | Упругое защитное кольцо 250x4 | |
| 7 | 1***1 | Подшипник C4G42528 | |
| 8 | 0***0 | Ступица | |
| 9 | 1***5 | Подшипник C4G3053220 | |
| 10 | 0***0 | Буж | |
| 11 | 0***0 | Гнездо консервации | |
| 12 | 1***7 | О-кольцо 180x5.7 | |
| 13 | 1***5 | Bolt | |
| 14 | 1***5 | Bolt | |
| 15 | 0***0 | О-кольцо | |
| 16 | 0***0 | Кольцо малого плавающего сальника | |
| 17 | 0***0 | Внешнее гнездо полуоси | |
| 18 | 1***3 | Болт M24x65-8.8 | |
| 19 | 1***9 | Seal ring | |
| 20 | 0***0 | Втулка | |
| 21 | 1***3 | Шпонка 12x63 | |
| 22 | 0***0 | Шайба | |
| 23 | 0***0 | Контрпластинка | |
| 24 | 0***0 | Гайка | |
| 25 | 0***0 | Крышка внешнего гнезда полуоси | |
| 26 | 1***0 | О-кольцо 129.4x3.1 | |
| 27 | 1***7 | Болт M18x45-8.8 | |
| 28 | 1***8 | Washer |
