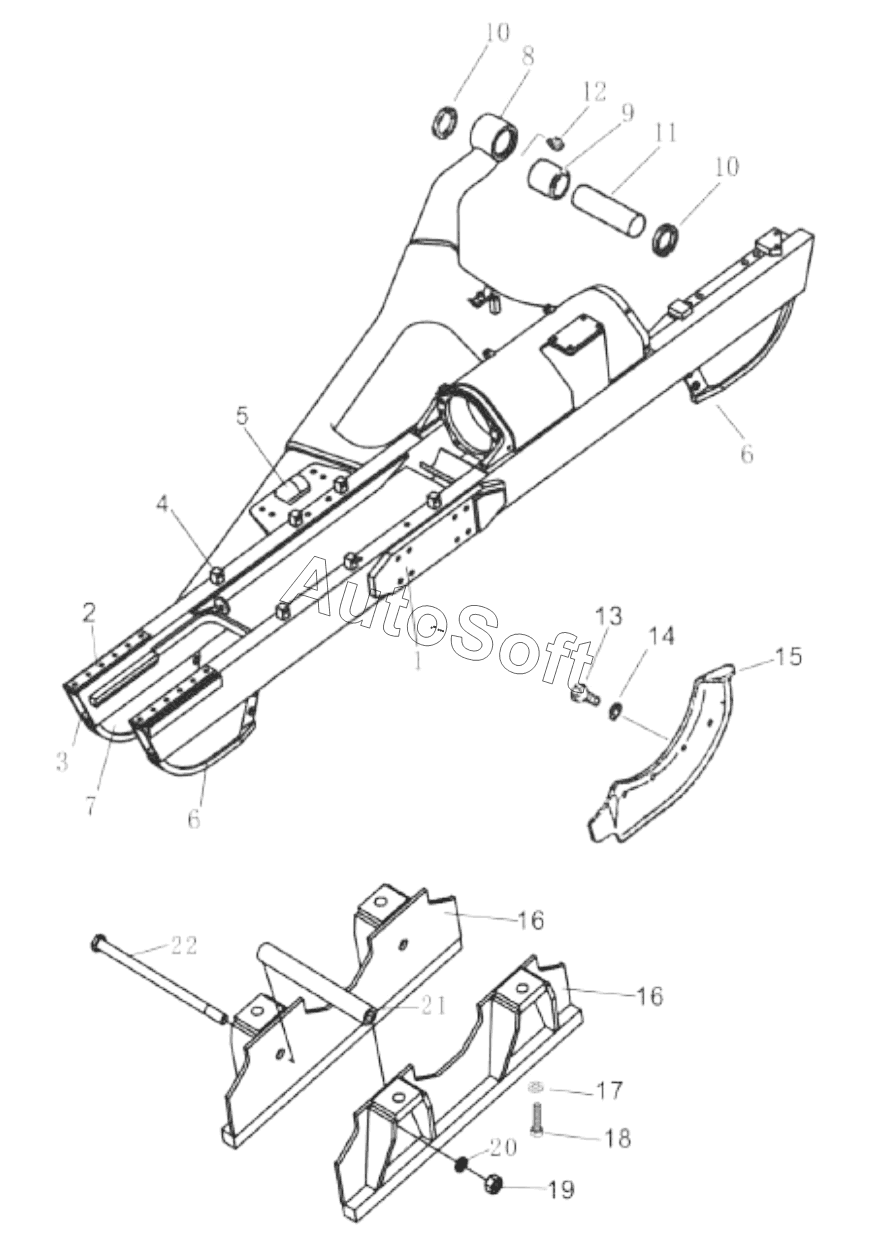

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Стенд-тележка ( Для ZD160TS-3/ZD160TSH-3) (004904130A0000000)
12
22
21
20
19
18
17
16
16
15
15
14
13
1
11
10
10
9
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Левая стенд-тележка | |
| 1 | 0***0 | Правая стенд-тележка | |
| 2 | 0***0 | Направляющая планка | |
| 3 | 0***0 | Боковина | |
| 4 | 0***0 | Гнездо гайки t32 | |
| 5 | 0***0 | Колодка | |
| 6 | 0***0 | Внутренняя защитная плита | |
| 7 | 0***0 | Внешняя защитная плита | |
| 8 | 0***0 | Опорный башмак | |
| 9 | 0***0 | Втулка | |
| 10 | 0***0 | Консервация 80x105x13 | |
| 11 | 0***0 | Валик-штифт | |
| 12 | 1***9 | Масленка M10x1 | |
| 13 | 1***5 | Bolt | |
| 14 | 1***3 | Шайба 20 | |
| 15 | 0***0 | Левая защитная планка | |
| 15 | 0***0 | Правая защитная планка | |
| 16 | 0***0 | Крыло | |
| 17 | 1***7 | Шайба 18 | |
| 18 | 1***8 | Болт M18x40-8.8 | |
| 19 | 1***3 | Гайка M18-8 | |
| 20 | 1***8 | Washer | |
| 21 | 0***0 | Патрубок | |
| 22 | 0***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
