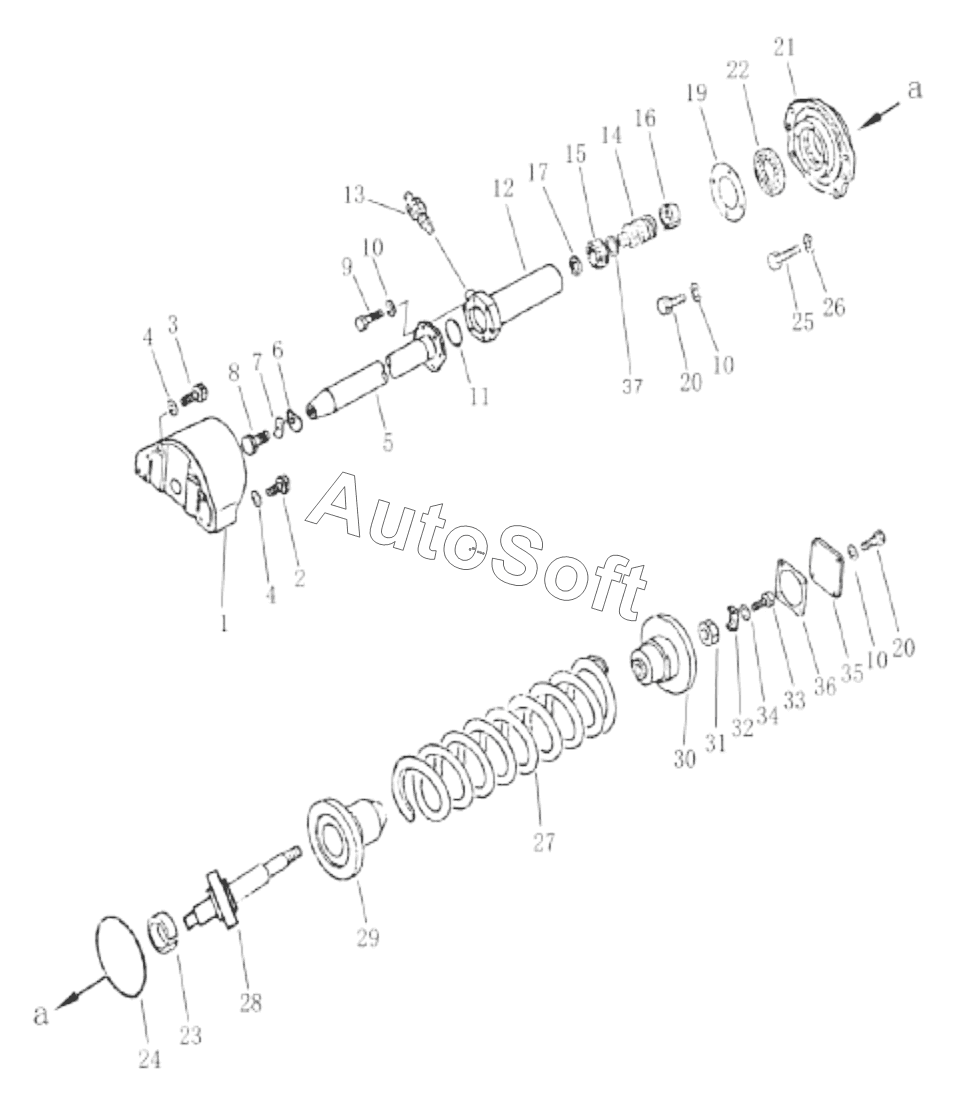

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Установка натяжения (004904030A0000000)
1
2
3
4
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Кронштейн направляющего колеса | |
| 2 | 1***8 | Болт M16x55-8.8 | |
| 3 | 1***5 | Болт M16x70-8.8 | |
| 4 | 1***5 | Washer | |
| 5 | 0***0 | Натяжный рычаг | |
| 6 | 0***0 | Шайба t10 | |
| 7 | 0***0 | Запорная планка t2.5 | |
| 8 | 1***8 | Болт M18x40-8.8 | |
| 9 | 1***4 | Bolt | |
| 10 | 1***4 | Washer | |
| 11 | 0***0 | О-кольцо | |
| 12 | 0***0 | Корпус цилиндра | |
| 13 | 0***0 | Головка штауфера | |
| 14 | 0***0 | Поршень | |
| 15 | 0***0 | Консервация | |
| 16 | 1***1 | Кольцо заправки 70x20-I | |
| 17 | 1***7 | Retainer ring | |
| 19 | 0***0 | Перекрышка t5 | |
| 20 | 1***9 | Bolt | |
| 21 | 0***0 | Торцовый щит | |
| 22 | 1***1 | Консервация W95x120x12 | |
| 23 | 0***0 | Втулка | |
| 24 | 0***0 | О-кольцо | |
| 25 | 1***6 | Bolt | |
| 26 | 1***3 | Шайба 20 | |
| 27 | 0***0 | Пружина | |
| 28 | 0***0 | Пружинная тяга | |
| 29 | 0***0 | Установочное гнездо | |
| 30 | 0***0 | Заднее гнездо пружины | |
| 31 | 0***0 | Гайка M36x3-7H-8 | |
| 32 | 0***0 | Контрпластинка t2.5 | |
| 33 | 1***6 | Bolt | |
| 34 | 1***7 | Washer | |
| 35 | 0***0 | Перекрышка t6 | |
| 36 | 0***0 | Уплотнительная прокладка t1 | |
| 37 | 0***0 | Уплотнительное кольцо t4 |
