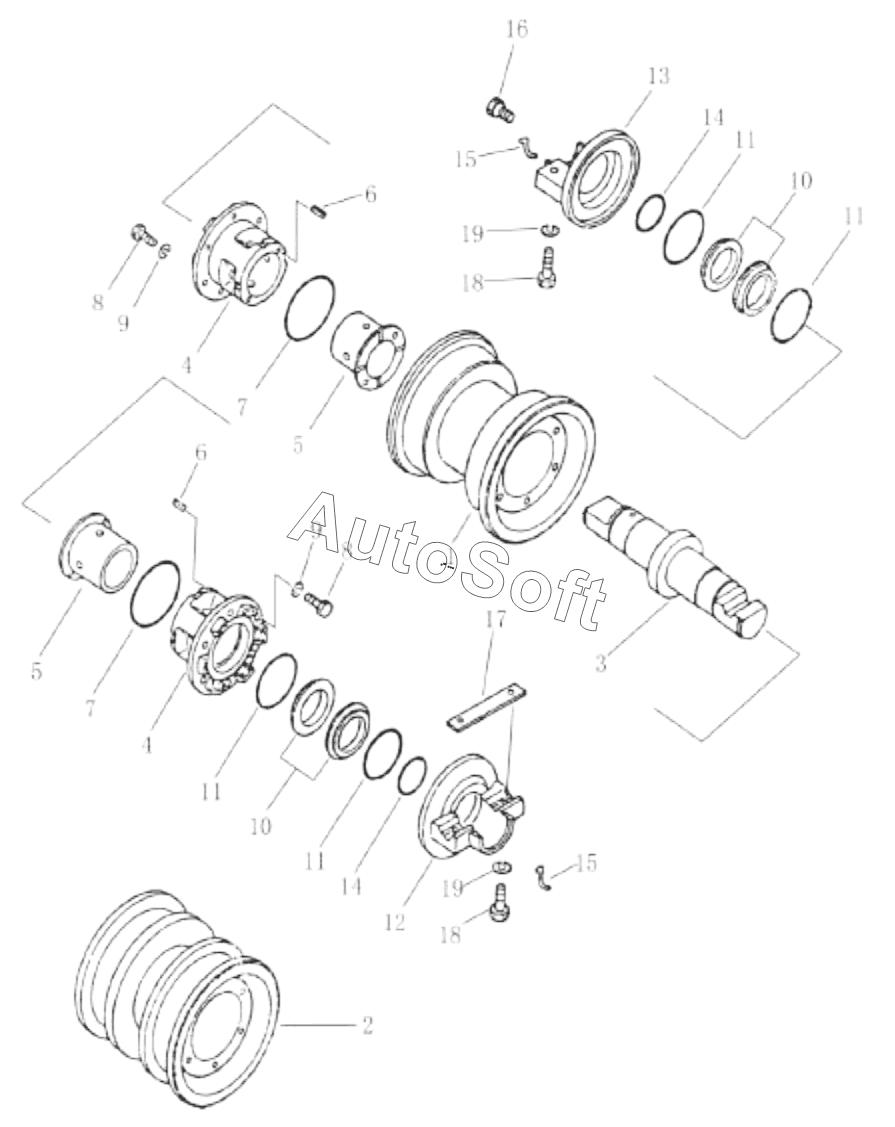

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Опорный каток (Для ZD160TCS-3) (004907230A0000000)
9
9
19
19
18
18
17
16
15
15
14
14
13
12
11
11
11
11
10
10
004904030A3200000
004904030A3200000
8
8
7
7
6
6
5
5
4
4
3
2
004904030A3000000
004904030A3000000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 004904030A3000000 | 0***0 | Двухстороннее опорное колесо | |
| 004904030A3200000 | 0***0 | Одностороннее опорное колесо | |
| 1 | 0***0 | Одностороннее опорное колесо | |
| 2 | 0***0 | Двухстороннее опорное колесо | |
| 3 | 0***0 | Вал опорного колеса | |
| 4 | 0***0 | Железная втулка | |
| 5 | 0***0 | Биметаллическая валик-втулка | |
| 6 | 1***7 | Штифт 5x12 | |
| 7 | 0***0 | О-кольцо | |
| 8 | 1***1 | Болт M10x30 | |
| 9 | 1***7 | Washer | |
| 10 | 0***0 | Кольцо плавучей консервации | |
| 11 | 0***0 | О-кольцо | |
| 12 | 0***0 | Внутренняя опорная крышка | |
| 13 | 0***0 | Внешняя опорная крышка | |
| 14 | 0***0 | О-кольцо | |
| 15 | 0***0 | Полукольцо 4 | |
| 16 | 1***4 | Винт-заглушка M16x1.5 | |
| 17 | 0***0 | Шпонка t9 | |
| 18 | 1***2 | Болт M18x65-8.8 | |
| 19 | 1***8 | Washer |
