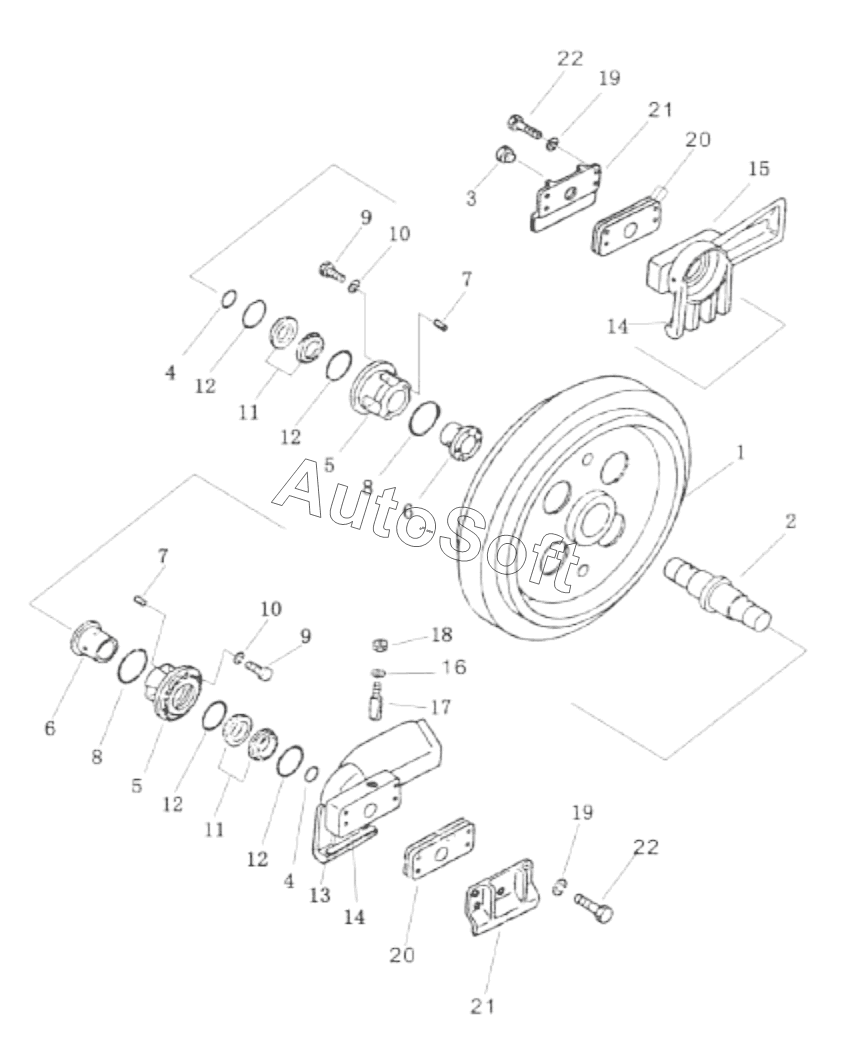

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Направляющее колесо (004904030A0600000)
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
14
14
15
16
17
18
19
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Направляющее колесо | |
| 2 | 0***0 | Вал направляющего колеса | |
| 3 | 1***4 | Винт-заглушка M16x1.5 | |
| 4 | 0***0 | О-кольцо | |
| 5 | 0***0 | Железная втулка | |
| 6 | 0***0 | Биметаллическая валик-втулка | |
| 7 | 1***7 | Штифт 5x12 | |
| 8 | 1***4 | О-кольцо 104.3x5.7 | |
| 9 | 1***1 | Болт M10x30 | |
| 10 | 1***7 | Washer | |
| 11 | 0***0 | Кольцо плавучей консервации | |
| 12 | 0***0 | О-кольцо | |
| 13 | 0***0 | Направляющий кронштейн | |
| 14 | 0***0 | Износостойкая планка | |
| 15 | 0***0 | Направляющий кронштейн | |
| 16 | 1***0 | Шайба 16-200HV | |
| 17 | 0***0 | Стопорный штифт | |
| 18 | 0***0 | Гайка M16x1.5 | |
| 19 | 1***5 | Washer | |
| 20 | 0***0 | Шайба t1 | |
| 21 | 0***0 | Внешняя крышка направляющего колеса | |
| 22 | 1***8 | Bolt |
