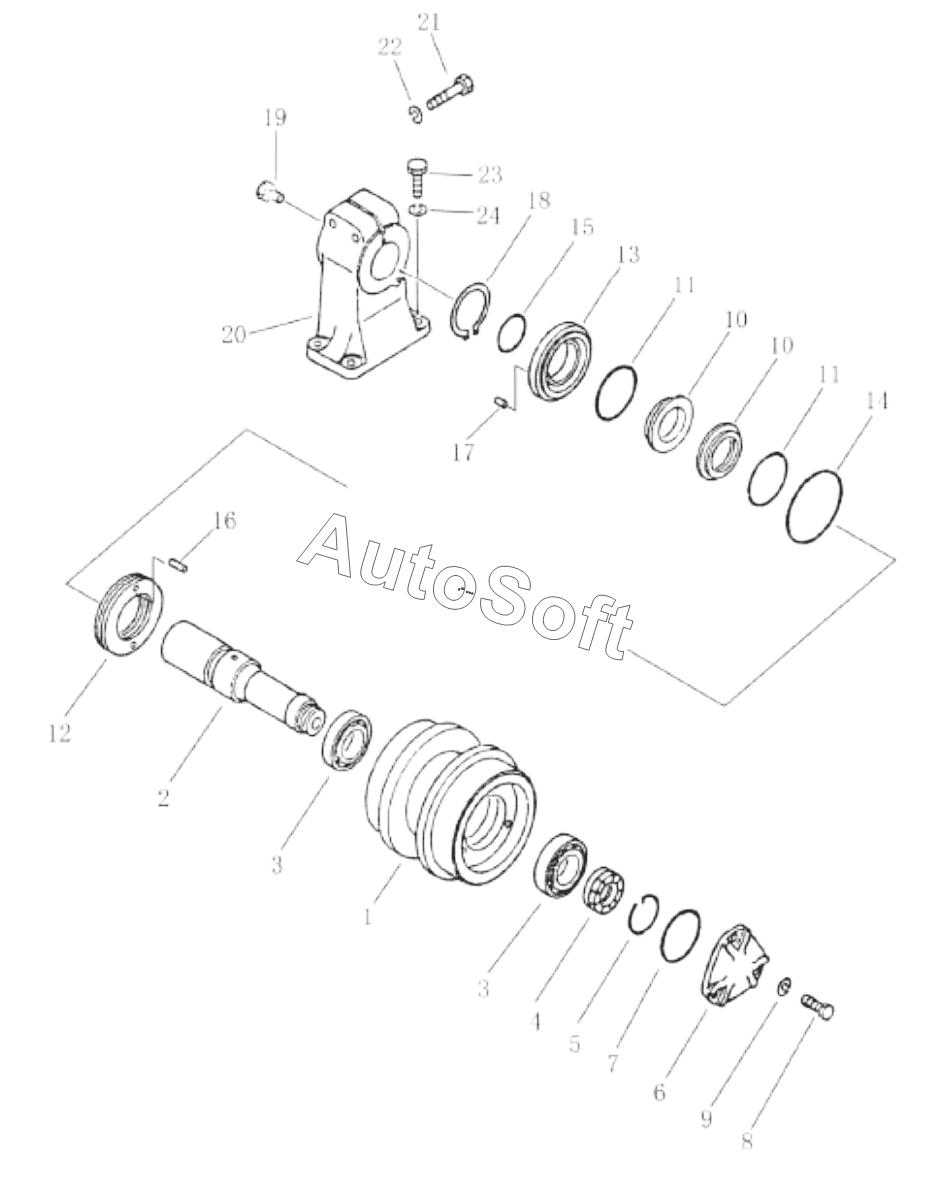

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Поддерживающее колесо (004904030A1400000)
1
2
3
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Поддерживающее колесо | |
| 2 | 0***0 | Ось поддерживающего колеса | |
| 3 | 1***6 | Подшипник качания 7210E | |
| 4 | 0***0 | Гайка | |
| 5 | 0***0 | Запорное кольцо | |
| 6 | 0***0 | Крышка поддерживаюшего колеса | |
| 7 | 0***0 | О-кольцо | |
| 8 | 1***4 | Bolt | |
| 9 | 1***7 | Washer | |
| 10 | 0***0 | Кольцо плавучей консервации | |
| 11 | 0***0 | О-кольцо | |
| 12 | 0***0 | Внутреннее гнездо консервации | |
| 13 | 0***0 | Внешнее гнездо консервации | |
| 14 | 0***0 | О-кольцо | |
| 15 | 0***0 | О-кольцо | |
| 16 | 1***8 | Штифт A6x16 | |
| 17 | 1***9 | Штифт A6x20 | |
| 18 | 1***2 | Борткольцо 60 | |
| 19 | 1***4 | Винт-заглушка M16x1.5 | |
| 20 | 0***0 | Кронштейн | |
| 21 | 1***1 | Болт M16x85-8.8 | |
| 22 | 1***5 | Washer | |
| 23 | 1***3 | Bolt | |
| 24 | 1***5 | Washer |
