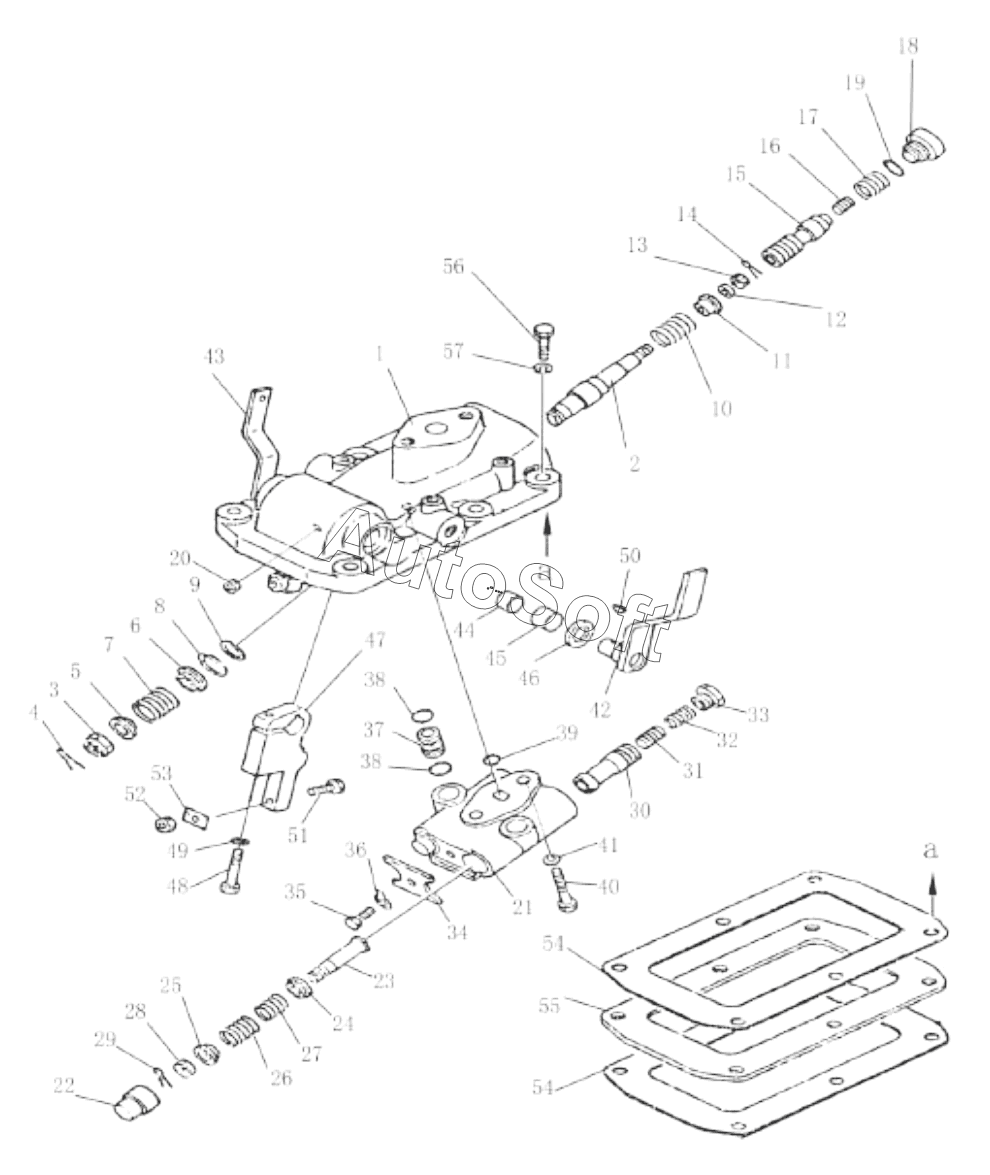

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Клапан рулевого управления (004904040A0000000)
44
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
29
45
46
47
48
49
50
51
52
53
54
54
55
56
57
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Блок клана | |
| 2 | 0***0 | Вал | |
| 3 | 1***0 | Гайка M16x1.5 | |
| 4 | 1***1 | Шплинт4x28 | |
| 5 | 0***0 | Ограничитель | |
| 6 | 0***0 | Ограничитель | |
| 7 | 0***0 | Пружина | |
| 8 | 1***9 | Борткольцо 32 | |
| 9 | 0***0 | Ограничитель | |
| 10 | 0***0 | Пружина | |
| 11 | 0***0 | Направляющая втулка | |
| 12 | 0***0 | Шайба | |
| 13 | 1***1 | Гайка M6 | |
| 14 | 1***6 | Шплинт1.6x14 | |
| 15 | 0***0 | Клапанный рычаг | |
| 16 | 0***0 | Поршень | |
| 17 | 0***0 | Пружина | |
| 18 | 0***0 | Винт-заглушка | |
| 19 | 1***5 | О-кольцо 26.5x3.55 | |
| 20 | 1***2 | Коническая заглушка ZG1/8 | |
| 21 | 0***0 | Блок клана | |
| 22 | 0***0 | Направляющий аппарат | |
| 23 | 0***0 | Вал | |
| 24 | 0***0 | Ограничитель | |
| 25 | 0***0 | Ограничитель | |
| 26 | 0***0 | Пружина | |
| 27 | 0***0 | Пружина | |
| 28 | 1***1 | Гайка M6 | |
| 29 | 1***6 | Шплинт1.6x14 | |
| 30 | 0***0 | Клапанный рычаг | |
| 31 | 0***0 | Поршень | |
| 32 | 0***0 | Пружина | |
| 33 | 0***0 | Винт-заглушка | |
| 34 | 0***0 | Зажимная плита | |
| 35 | 1***9 | Болт M8x16-8.8 | |
| 36 | 1***7 | Шайба 8 | |
| 37 | 0***0 | Труба | |
| 38 | 1***3 | O-ring 15x2.4 GB1235-1976 | |
| 39 | 1***3 | О-кольцо 19x2.4 | |
| 40 | 1***8 | Болт M10x50-10.9 | |
| 41 | 1***7 | Washer | |
| 42 | 0***0 | Левый рычаг | |
| 43 | 0***0 | Правый рычаг | |
| 44 | 0***0 | Втулка | |
| 45 | 0***0 | Втулка | |
| 46 | 0***0 | Консервация | |
| 47 | 0***0 | Рычаг | |
| 48 | 1***6 | Bolt | |
| 49 | 1***3 | Washer | |
| 50 | 1***7 | Шпонка 4x16 | |
| 51 | 0***0 | Болт | |
| 52 | 1***8 | Nut | |
| 53 | 0***0 | Контрпластинка | |
| 54 | 0***0 | Доска | |
| 55 | 0***0 | Уплотнительная прокладка | |
| 56 | 1***4 | Болт M12x50-8.8 | |
| 57 | 1***4 | Washer |
