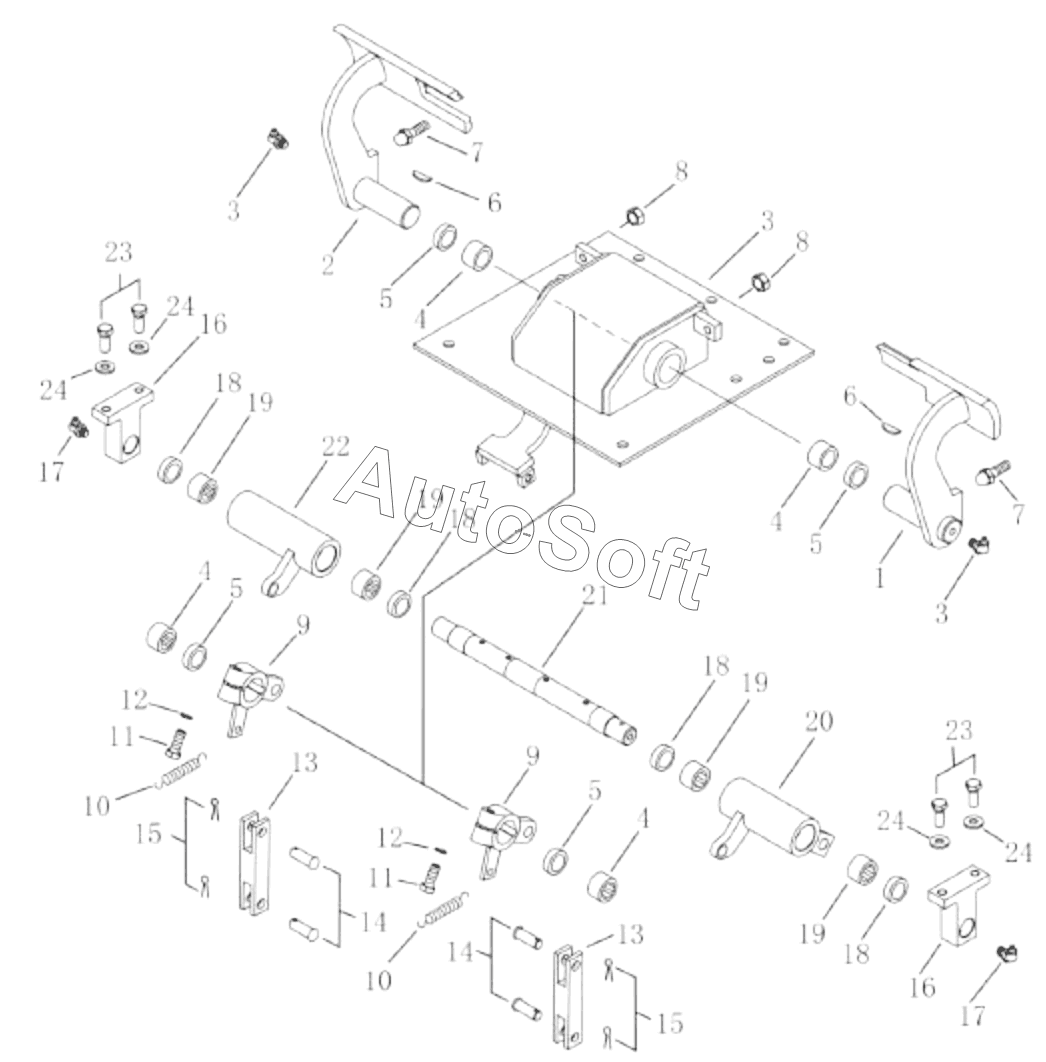

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Стопорная подножка и шатун (004904041A0000000)
1
2
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
18
19
19
19
19
20
21
22
23
23
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Педаль | |
| 2 | 0***0 | Педаль | |
| 3 | 1***4 | Масленка 90°M10x1 | |
| 4 | 1***6 | Шайба 10 | |
| 5 | 1***4 | О-кольцо 27.7x3.5 | |
| 6 | 1***8 | Сегментная шпонка 10x32 | |
| 7 | 1***7 | Буферный болт | |
| 8 | 1***0 | Гайка M12 | |
| 9 | 0***0 | Рычаг качания | |
| 10 | 0***0 | Пружина | |
| 11 | 1***7 | Bolt | |
| 12 | 1***4 | Washer | |
| 13 | 0***0 | Соединение | |
| 14 | 1***2 | Валик-штифт B14x40 | |
| 15 | 1***1 | Штифт 4x22 | |
| 16 | 0***0 | Гнездо | |
| 17 | 1***4 | Масленка 90°M10x1 | |
| 18 | 1***8 | Пылеотражатель | |
| 19 | 1***7 | Подшипник HK303720 | |
| 20 | 0***0 | Рычаг качания | |
| 21 | 0***0 | Вал | |
| 22 | 0***0 | Рычаг качания | |
| 23 | 1***1 | Болт M12x25-8.8 | |
| 24 | 1***4 | Шайба 12 |
