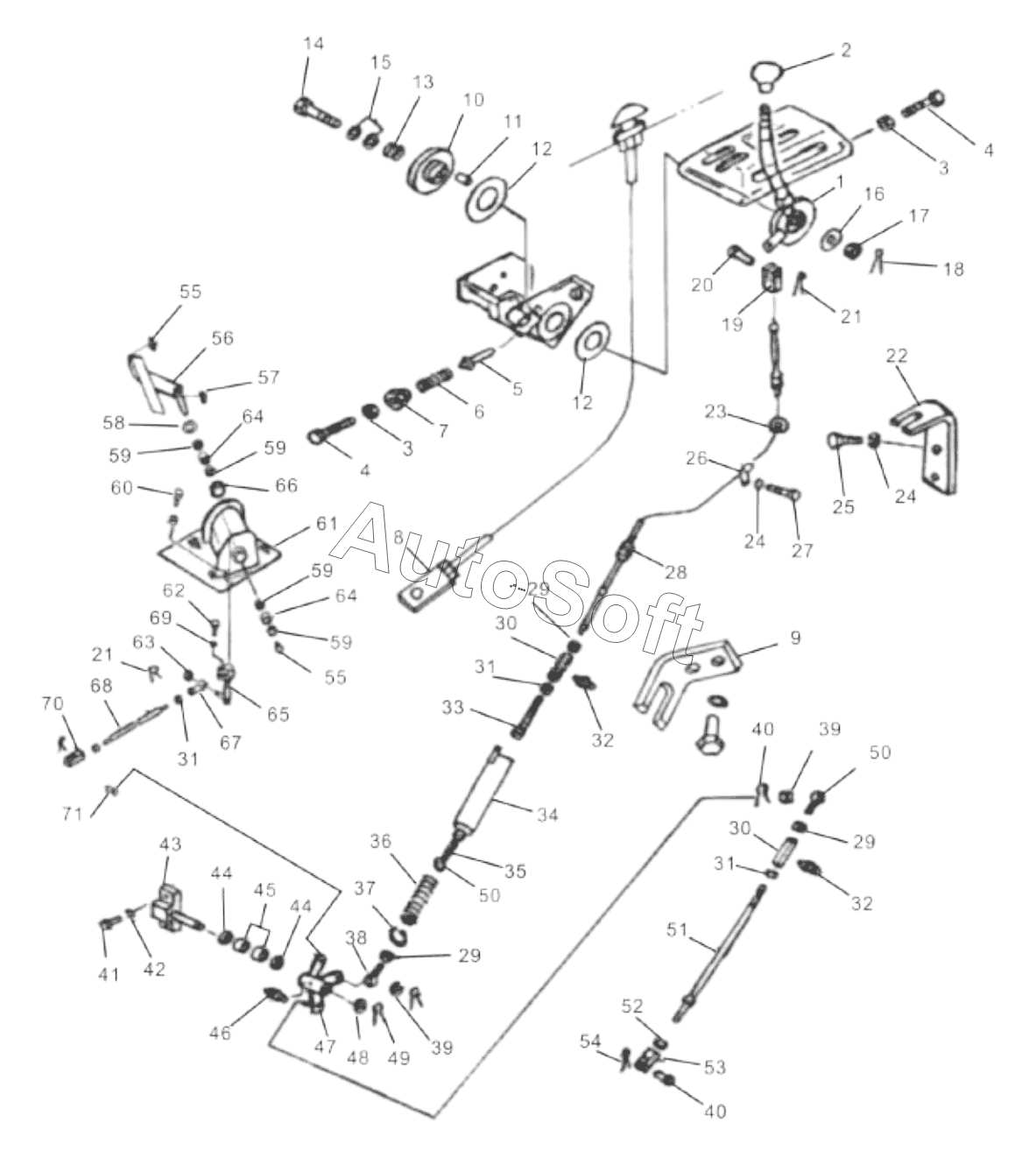

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Механизм управления топливом двигателя (004907042A0000000)
45
53
52
51
50
50
49
48
47
46
54
44
44
43
42
41
40
40
39
39
38
37
63
71
70
69
68
67
66
65
64
64
36
62
61
60
59
59
59
59
58
57
56
55
55
10
18
17
16
15
14
13
12
12
11
19
9
8
7
6
5
4
4
3
3
2
27
1
34
33
32
32
31
31
31
30
30
29
29
29
28
1
26
25
24
24
23
22
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Рычаг качания | |
| 1 | 0***0 | Рычаг качания | |
| 2 | 1***8 | Рукоятка M12x1.5 | |
| 3 | 1***2 | Nut | |
| 4 | 1***3 | Болт M8x60-8.8 | |
| 5 | 0***2 | Штифт | |
| 6 | 0***3 | Пружина | |
| 7 | 0***4 | Гайка | |
| 8 | 0***0 | тушильный гибкий вал | |
| 9 | 0***2 | Изгибающая планка | |
| 10 | 0***0 | Гнездо | |
| 11 | 1***5 | Штифт B6x30 | |
| 12 | 0***3 | Прослойка | |
| 13 | 0***4 | Пружина | |
| 14 | 1***7 | Болт M121.5x65-8.8 | |
| 15 | 0***1 | Борткольцо | |
| 16 | 0***1 | Шайба | |
| 17 | 1***9 | Шайба 10 | |
| 18 | 1***2 | Штифт 3x30 | |
| 19 | 1***9 | Вильчатое соединение | |
| 20 | 1***0 | Валик-штифт M8x22 | |
| 21 | 1***4 | Шплинт 2x16 | |
| 22 | 0***2 | Изгибающая планка | |
| 23 | 1***5 | Защитное кольцо отверстия | |
| 24 | 1***1 | Шайба 10 | |
| 25 | 1***4 | Болт M10x20-10.9 | |
| 26 | 1***1 | Зажим | |
| 27 | 1***2 | Bolt | |
| 28 | 0***0 | Гибкий вал | |
| 29 | 1***2 | Гайка M8-8 | |
| 30 | 0***8 | Регулировочная гайка | |
| 31 | 1***0 | Гайка M8x1.5-LH-8 | |
| 32 | 1***2 | МасленкаM6 | |
| 33 | 0***0 | Тяга | |
| 34 | 0***0 | Бак весны | |
| 36 | 0***0 | Пружина | |
| 37 | 1***0 | Борткольцо 38 | |
| 38 | 1***4 | Шарнирный подшипникM8 | |
| 39 | 1***3 | Гайка M8-8 | |
| 40 | 1***2 | Валик-штифт 6x18 | |
| 41 | 1***3 | Bolt | |
| 42 | 1***4 | Шайба 12 | |
| 43 | 0***0 | Опорное основание | |
| 44 | 1***4 | Консервация 16x3 | |
| 45 | 1***9 | Игольчатый подшипник HK162212 | |
| 46 | 1***3 | МасленкаM8x1 | |
| 47 | 0***0 | тумблер | |
| 48 | 1***9 | Шайба 16 | |
| 49 | 1***8 | Шплинт 4x24 | |
| 50 | 1***5 | Шарнирный подшипникM8 | |
| 51 | 0***0 | Тяга | |
| 52 | 1***1 | Nut | |
| 53 | 1***1 | Штыковая плита | |
| 54 | 1***6 | Pin | |
| 55 | 1***4 | МасленкаM10x1 | |
| 56 | 0***0 | Педаль | |
| 57 | 1***4 | Шпонка 5x19 | |
| 58 | 1***8 | Шайба 20 | |
| 59 | 1***0 | Консервация 20x4 | |
| 60 | 1***7 | Bolt | |
| 61 | 0***0 | Гнездо | |
| 62 | 1***8 | Bolt | |
| 63 | 1***0 | Шайба 16-200HV | |
| 64 | 1***6 | Подшипник HK202612 | |
| 65 | 0***0 | Рычаг качания | |
| 66 | 0***0 | Отсечная втулка | |
| 67 | 1***8 | Шарнирный подшипник M8-LH | |
| 68 | 1***7 | Столб | |
| 69 | 1***3 | Шайба | |
| 70 | 0***0 | Штыковая плита | |
| 71 | 1***0 | Валик-штифт M8x22 |
