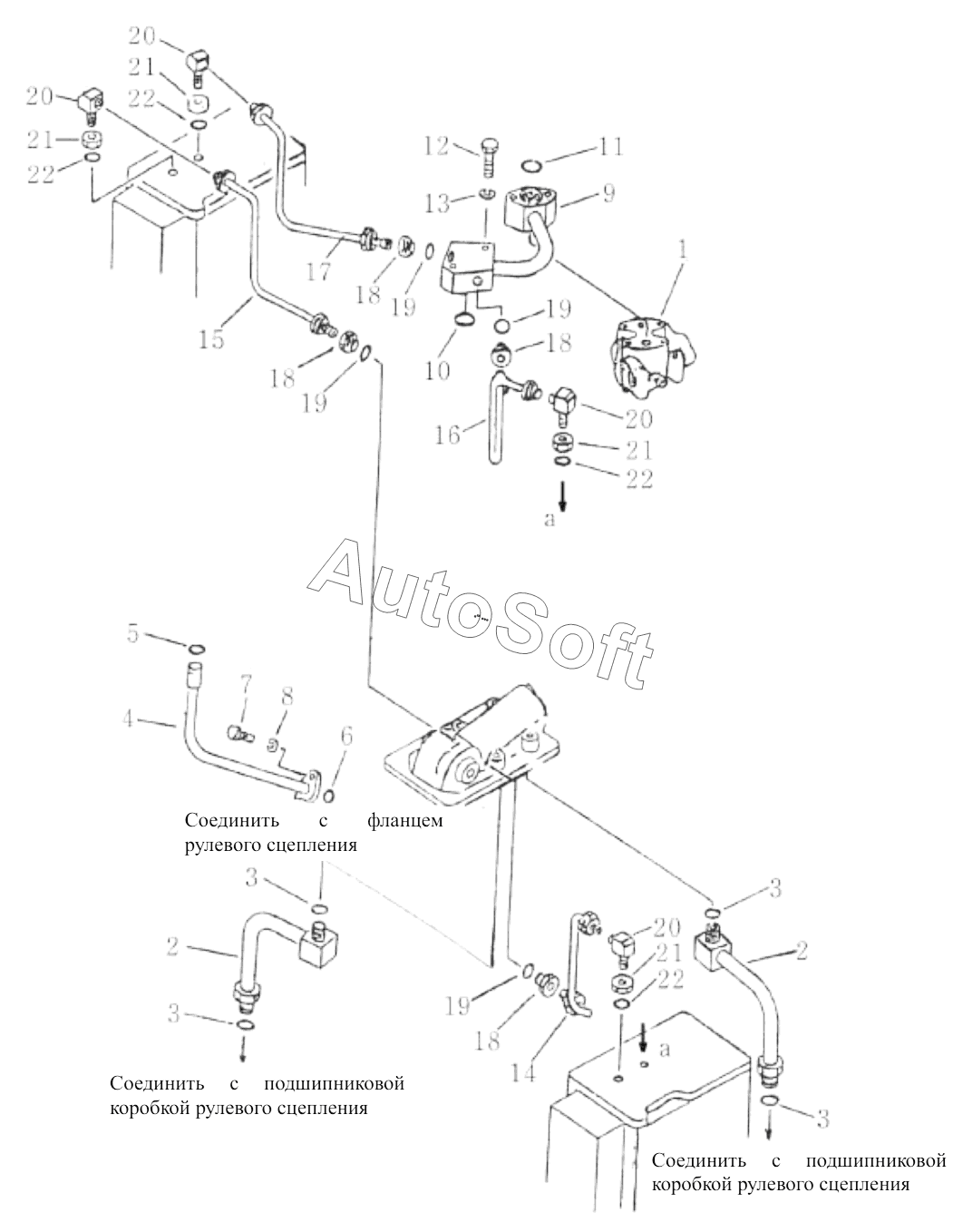

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Трубопровод управляющегось клапана и безопасного клапана (004904048A0000000)
12
22
22
22
22
21
21
21
21
20
20
20
20
19
19
19
19
18
18
18
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Безопасный клапна | |
| 2 | 0***0 | Маслопровод поворачивания | |
| 3 | 1***4 | О-кольцо 17.8x2.4 | |
| 4 | 0***0 | Охлажденный маслопровод | |
| 5 | 1***4 | О-кольцо 17.8x2.4 | |
| 6 | 1***4 | О-кольцо 14.8x2.4 | |
| 7 | 1***4 | Bolt | |
| 8 | 1***7 | Washer | |
| 9 | 0***0 | Отводящая труба безопасного клапана | |
| 10 | 1***0 | О-кольцо24.7x3.5 | |
| 11 | 1***0 | О-кольцо24.7x3.5 | |
| 12 | 1***8 | Bolt | |
| 13 | 1***7 | Washer | |
| 14 | 0***0 | Отводящая труба клапан рулевого торможения | |
| 15 | 0***0 | Отводящая труба клапан рулевого торможения | |
| 16 | 0***0 | Сервомаслопровод торможения | |
| 17 | 0***0 | Сервомаслопровод торможения | |
| 18 | 1***4 | Резьбовое соединение | |
| 19 | 1***3 | О-кольцо 12.9x2.3 | |
| 20 | 0***0 | Соединение | |
| 21 | 1***5 | Гайка M16x1.5-8 | |
| 22 | 1***3 | О-кольцо 12.9x2.3 |
