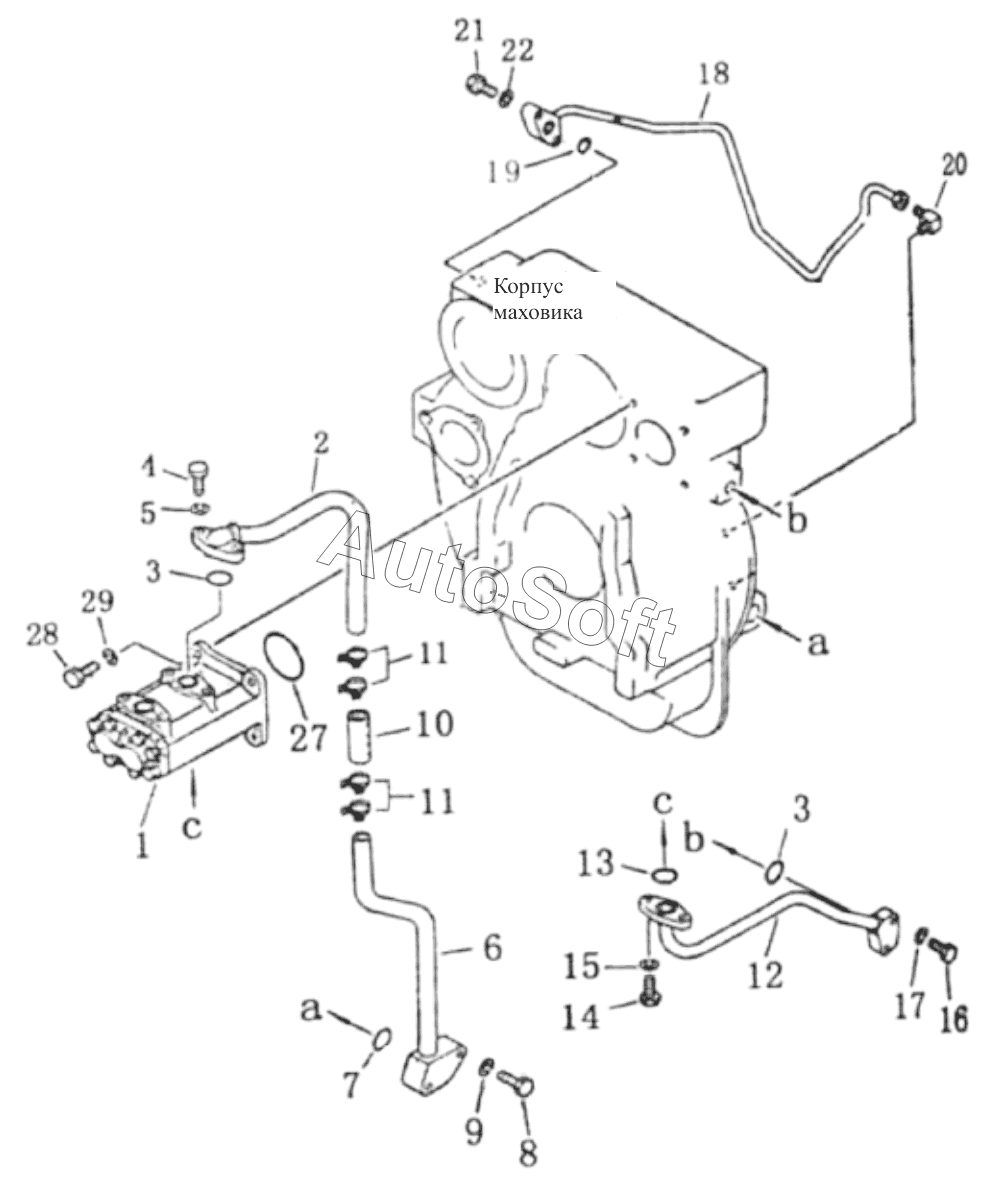

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Трубопровод основного сцепления (004907049A0000000)
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Насос рулевого управления и главного сцепления | |
| 2 | 0***0 | Всасывающая труба | |
| 3 | 1***0 | О-кольцо24.7x3.5 | |
| 4 | 1***6 | Болт M10x35-8.8 | |
| 5 | 1***7 | Washer | |
| 6 | 0***0 | Всасывающая труба | |
| 7 | 1***0 | О-кольцо 34.7x3.5 | |
| 8 | 1***7 | Washer | |
| 9 | 1***7 | Washer | |
| 10 | 0***0 | Резиновая труба | |
| 11 | 1***2 | Гортанный хомут | |
| 12 | 0***0 | Трубопровод | |
| 13 | 1***7 | О-кольцо 21.7x3.5 | |
| 14 | 1***0 | Bolt | |
| 15 | 1***7 | Washer | |
| 16 | 1***1 | Болт M10x55-8.8 | |
| 17 | 1***7 | Washer | |
| 18 | 0***0 | Смазочная труба | |
| 19 | 1***0 | О-кольцо24.7x3.5 | |
| 20 | 0***0 | Штуцер-угольник | |
| 21 | 1***0 | Bolt | |
| 22 | 1***7 | Washer | |
| 25 | 1***1 | Washer | |
| 27 | 1***3 | О-кольцо 74.4x3.1 | |
| 28 | 1***0 | Bolt | |
| 29 | 1***7 | Washer |
