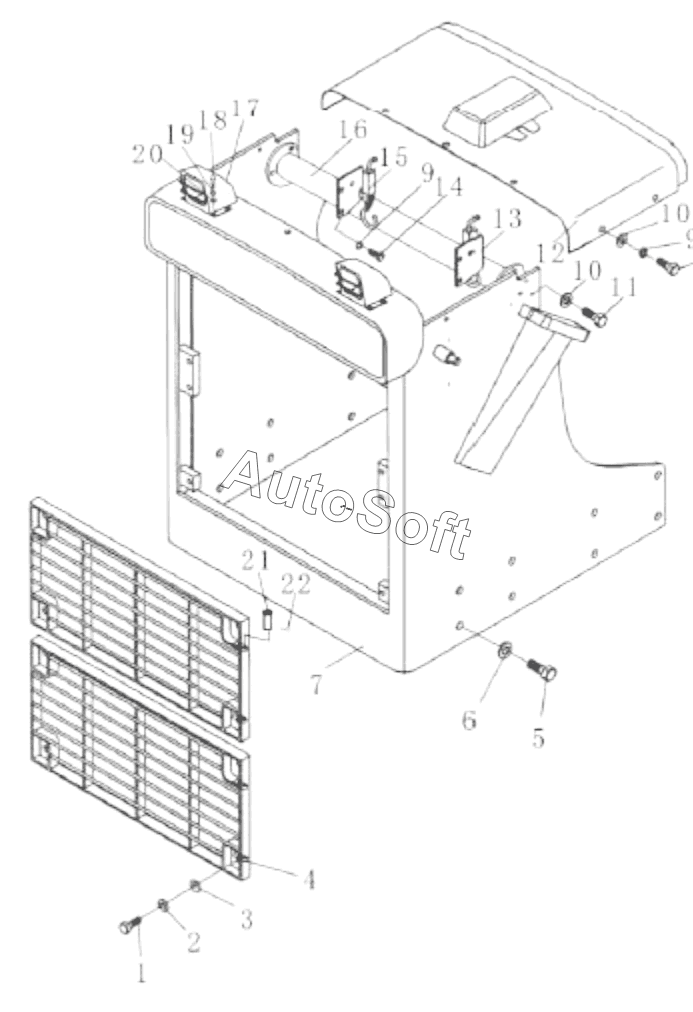

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Крышка-капот (004904054A0000000)
12
22
21
20
19
18
17
16
15
14
13
12
1
11
10
10
9
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Bolt | |
| 2 | 1***5 | Bolt | |
| 3 | 1***0 | Шайба 16-200HV | |
| 4 | 0***0 | Защитная решетка радиатора | |
| 5 | 1***6 | Болт M20x130-10.9 | |
| 6 | 1***3 | Шайба 20 | |
| 7 | 0***0 | Передний капот машины | |
| 7 | 0***0 | Передний капот машины | |
| 8 | 1***9 | Bolt | |
| 9 | 1***4 | Washer | |
| 10 | 1***4 | Шайба 12 | |
| 11 | 1***1 | Bolt | |
| 12 | 0***0 | Верхняя крышка | |
| 12 | 0***0 | Верхняя крышка | |
| 13 | 0***0 | Ограничитель | |
| 14 | 1***3 | Bolt | |
| 15 | 0***0 | Ограничитель | |
| 16 | 0***0 | Траверса | |
| 17 | 0***0 | Абажур | |
| 18 | 1***4 | Bolt | |
| 19 | 1***7 | Washer | |
| 20 | 1***1 | Шайба 10 | |
| 21 | 0***0 | Валик-штифт | |
| 22 | 1***4 | Шплинт 3.2x26 |
